烟囱设计规范 GBJ51—83





      主编部门：中华人民共和国冶金工业部

　　批准部门：中华人民共和国国家计划委员会

　　试行日期：1984年4月1日

　　关于颁发《烟囱设计规范》的通知

　　计标〔1983〕1500号

　　根据原国家建委(73)建革设字第239号通知的要求，由冶金工业部会同有关部门和单位共同编制的《烟囱设计规范》，已经有关部门会审，现批准《烟囱设计规范》GBJ51—83为国家标准，自一九八四年四月一日起试行。

　　本规范由冶金工业部管理，其具体解释等工作，由冶金工业部包头钢铁设计研究院负责。

　　中华人民共和国国家计划委员会

　　一九八三年十月七日

　　编制说明

　　本规范是根据原国家建委(73)建革设字239号文的通知，由冶金工业部包头钢铁设计研究院会同有关设计、施工、科研、大专院校等单位共同编制的。

　　在编制本规范过程中，坚持调查研究，总结实践经验，进行了必要的科学试验并广泛征求了各方面的意见，最后会同有关部门审查定稿。

　　本规范共分八章和九个附录。主要内容包括：砖烟囱、配筋砖烟囱、钢筋混凝土烟囱、刚性基础、板式基础和壳体基础等。在编制工作中注意了与我国现行各有关规范的协调统一。

　　试行本规范时，如发现需要修改和补充之处，请将意见和资料寄交包头钢铁设计研究院并抄送我部，以便修订时参考。

　　冶金工业部

　　一九八三年八月二十日

　　基本符号

　　内外力

　　M——荷载作用下的弯矩，简称弯矩；

　　Mw——风荷载作用下的弯矩，简称风弯矩；

　　Mf——附加弯矩；

　　Md——地震弯矩；

　　Mdf——地震附加弯矩；

　　N——荷载作用下的纵向力，简称纵向力；

　　G——基础自重和基础上的土重；

　　T——切力；

　　Qc——基础局部冲切荷载；

　　Nφ、NφΜ——分别为壳体的单位弧长薄膜径向力和径向力；

　　Nθ、NθΜ——分别为壳体的单位长度薄膜环向力和环向力；

　　Nφ、Qφ——分别为壳体单位弧长的径向弯矩和切力；

　　Mφa、Mφb——分别为壳体小径边缘和大径边缘的单位弧长径向弯矩；

　　Ha、Hb——分别为壳体小径边缘和大径边缘的单位长度水平推力；

　　Mθ——壳体环梁的环向弯矩。

　　温度

　　Ty——烟气温度；

　　Tк——空气温度；

　　TN——计算点的受热温度；

　　Rz——内衬、隔热层和筒壁的总热阻；

　　Ro、Rw——分别为内衬内表面和筒壁外表面的热阻；

　　λ——导热系数；

　　α1——内衬内表面吸热系数；

　　αu——筒壁外表面放热系数；

　　Δt——温度差；

　　th——混凝土筒壁内表面受热温度；

　　tg——钢筋受热温度。

　　应力

　　σh、σht——分别为荷载作用和荷载与温度共同作用下的混凝土压应力；

　　σg、σk——分别为钢筋和环箍拉应力；

　　σgt、σ′gt——分别为钢筋在温度作用下的受拉和受压应力；

　　σzt——砖砌体在温度作用下的压应力；

　　p——基础底面平均压力；

　　Pmax、Pmin——分别为基础底面边缘的最大和最小压力；

　　PN——基础底面在轴心荷载作用下的压力；

　　PM——基础底面在弯矩作用下的压力。

　　材料计算指标

　　Ra——混凝土的轴心抗压设计强度；

　　Ru——混凝土的弯曲抗压设计强度；

　　Rl——混凝土的抗拉设计强度；

　　Rf——混凝土的抗裂设计强度；

　　Rat、Rwt——分别为混凝土在温度作用下的轴心抗压和弯曲抗压设计强度；

　　Rlt、Rft——分别为混凝土在温度作用下的抗拉和抗裂设计强度；

　　Rg、R′g——分别为钢筋的抗拉和抗压设计强度；

　　Rgt、R′gt——分别为钢筋在温度作用下的抗拉和抗压设计强度；

　　Eh、Eg——分别为混凝土和钢筋的弹性模量；

　　Eht、Ekt——分别为混凝土和环箍在温度作用下的弹性模量；

　　Eh——环箍的折算弹性模量；

　　E——砖砌体的弹性模量；

　　Et——砖砌体在温度作用下的弹性模量。

　　几何特征

　　A、Ao——分别为截面面积和换算截面面积；

　　Ag——计算截面纵向钢筋的总面积或每米高度内环向钢筋的截面面积；

　　Ak——环箍截面面积；

　　F——基础底面面积；

　　δ、δo——分别为筒壁（或壳体）厚度和有效厚度；

　　rh——截面核心距；

　　d——钢筋直径；

　　a——筒壁外边缘至环向钢筋重心的距离；

　　δfmax——混凝土的最大裂缝宽度；

　　Lf——混凝土的裂缝平均间距；

　　S——壳体的径向长度；

　　e——纵向力至截面中心的距离；

　　eo——纵向力至截面重心的距离；

　　J——截面的惯性矩；

　　W——截面的弹性抵抗矩；

　　θ——筒壁开孔半角。

　　计算系数

　　K——设计安全系数；

　　βh——混凝土在温度作用下的弹性模量折减系数；

　　a、w——分别为混凝土在温度作用下的轴心抗压和弯曲抗压设计强度折减系数；

　　l、f——分别为混凝土在温度作用下的抗拉和抗裂设计强度折减系数；

　　αz——砖砌体在温度作用下的线膨胀系数；

　　αhz——混凝土在温度作用下的变形系数；

　　αg——钢筋在温度作用下的线膨胀系数；

　　α——砖砌体的纵向力偏心影响系数；

　　u——配筋率；

　　n——钢筋与混凝土在温度作用下的弹性模量比值；

　　ν——与钢筋表面形状有关的系数。



      第一章　总则

　　第1.0.1条 为了在烟囱设计中，做到技术先进，经济合理，安全适用，确保质量，特制定本规范。

　　第1.0.2条 本规范适用于砖烟囱和高度不大于210米的钢筋混凝土烟囱的设计。

　　第1.0.3条 设计下列烟囱时，尚应符合现行有关规范的规定：

　　一、位于湿陷性黄土、膨胀土等地区或地下采掘区的烟囱；

　　二、烟气中二氧化硫的含量超过1%（体积比）和二氧化硫含量虽未超过1%，但烟气温度低于100℃或烟气相对湿度超过60%的烟囱；

　　三、烟气中含有其它侵蚀性气体的烟囱。



                                                    第二章　材料

　　第一节 砖石

　　第2.1.1条 砖烟囱筒壁和配筋砖烟囱筒壁的材料应按下列规定采用：

　　一、筒壁宜采用标准型或异型的一等普通粘土砖，其标号不应低于75号；如有抗冻要求时，砖的抗冻性指标应符合有关规定；

　　二、砖筒壁宜采用25号混合砂浆，在其顶部5米范围内，宜将砂浆标号提高到50号；

　　三、配筋砖筒壁，应采用不低于50号的水泥石灰混合砂浆。

　　第2.1.2条 烟囱的内衬材料应按下列规定采用：

　　一、烟气温度低于400℃时，可采用75号普通粘土砖和25号混合砂浆；

　　二、烟气温度为400～500℃时，可采用75号普通粘土砖和耐热砂浆；

　　三、烟气温度高于500℃时，可采用粘土质耐火砖、耐火混凝土预制块和粘土火泥泥浆。

　　第2.0.3条 毛石基础的材料应根据基土的潮湿程度按下列规定采用：

　　一、基土稍湿时，采用不低于200号的石材和不低于25号的混合砂浆；

　　二、基土很湿时，采用不低于200号的石材和不低于50号的混合砂浆；

　　三、基土含水饱和时，采用不低于300号的石材和不低于50号的水泥砂浆。

　　第2.1.4条 砖砌体在温度作用下的抗压强度和弹性模量，可不考虑温度折减，仍应按《砖石结构设计规范》(GBJ3—73)的规定采用。

　　第2.1.5条 砖砌体在温度作用下的线膨胀系数αz应按下列规定采用：

　　当砌体受热温度t为20～200℃时，αz可采用5× ；

　　当砌体受热温度t为201～400℃时，αz 可按下式确定：

　　

      第二节 混凝土

　　第2.2.1条 钢筋混凝土烟囱筒壁的混凝土应按下列规定采用：

　　一、混凝土宜采用硅酸盐水泥、普通硅酸盐水泥或矿渣硅酸盐水泥配制，混凝土标号不宜低于200号；

　　二、混凝土的水灰比不宜大于0.5每立方米混凝土水泥用量不应超过450公斤；

　　三、混凝土的骨料应坚硬致密，粗骨料宜采用玄武岩、闪长岩、花岗岩、石灰岩等破碎的碎石或河卵石，细骨料宜采用天然砂，也可采用上述岩石经破碎筛分后的产品，但不得含有金属矿物、云母、硫酸化合物和硫化物；

　　四、粗骨料粒径不应超过筒壁厚度的1/5和钢筋间距的3/4，同时最大粒径不应超过60毫米；

　　五、沿筒壁高度宜采用相同标号的混凝土。

　　注：①当烟囱较高时亦可采用不同标号的混凝土。

　　　　②筒壁顶部第一节和有烟气直接作用的部位，不宜采用石灰石作骨料。

　　第2.2.2条 基础的混凝土标号应按下列规定采用：

　　一、刚性基础，不应低于100号；

　　二、板式基础，不应低于150号；

　　三、壳体基础，不宜低于300号。

　　第2.2.3条 筒壁混凝土在温度作用下的设计强度应按下列公式计算：

　　Rat＝0.7aRa　　　　　　　　　　　(2.2.3－1)

　　Rlt＝lRl　　　　　　　　　　　　　(2.2.3－2)

　　Rft＝fRf(2.2.3-3)

　　式中Rat、Rlt、Rft——分别为混凝土在温度作用下的轴心抗压、抗拉和抗裂设计强度；

　　　　a、l、f——分别为混凝土在温度作用下的轴心抗压、抗拉和抗裂设计强度的折减系数；

　　　　Ra、Rl、Rf——分别为混凝土的轴心抗压、抗拉和抗裂设计强度，应按《钢筋混凝土结构设计规范》(TJ10—74)采用。

　　第2.2.4条 基础混凝土在温度作用下的设计强度应按下列规定采用：

　　一、当为地上烟道时，可不考虑温度折减，仍应按《钢筋混凝土结构设计规范》(TJ10—74)采用；

　　二、当为地下烟道时，应按下列公式计算：

　　Rat＝aRa　　　　　　　　　　　　　　　　(2.2.4-1)

　　Rwt＝wRw　　　　　　　　　　　　　　　　(2.2.4-2)

　　Rlt＝RI I　　　　　　　　　　　　　　　　　　(2.2.4－3)

　　式中Rwt——混凝土在温度作用下的弯曲抗压设计强度；

　　　　w——混凝土在温度作用下的弯曲抗压设计强度的折减系数；

　　　　　Rw——混凝土弯曲抗压设计强度，应按《钢筋混凝土结构设计规范》(TJ10—74)采用。

　　第2.2.5条 混凝土在温度作用下的设计强度折减系数，可按表2.2.5采用。

　　第2.2.6条 混凝土在温度作用下的抗压或抗拉弹性模量应按下式计算：

　　Eht＝βhEh　　　　　　　　　　　　　　　　　　(2.2.6)

　　式中βh——混凝土在温度作用下的弹性模量折减系数；

　　　　Eh——混凝土弹性模量，应按《钢筋混凝土结构设计规范》(TJ10—74)采用。

　　混凝土在温度作用下的设计强度折减系数　　　　　　　表2.2.5

　　第2.2.7条 混凝土在温度作用下的弹性模量折减系数，可按表2.2.7采用。

　　混凝土在温度作用下的弹性模量折减系数　　　　　　　　　　　表2.2.7

　　第2.2.8条 混凝土在温度作用下的变形系数αhz可采用1.0× 。



      第三节 钢筋和钢材

　　第2.3.1条 钢筋混凝土筒壁的配筋宜采用Ⅱ级钢筋；配筋砖筒壁宜采用Ⅰ级钢筋，但纵向钢筋由计算决定时，宜采用Ⅱ级钢筋。

　　第2.3.2条 基础的配筋宜采用Ⅱ级钢筋。

　　注：也可采用5号钢钢筋。
　　
　　第2.3.3条 平台、爬梯、螺栓和砖烟囱的环箍等宜采用3号钢。

　　第2.3.4条 钢筋混凝土筒壁和配筋砖筒壁的钢筋，在温度作用下的抗拉和抗压设计强度应按下列公式计算：

　　Rgt＝0.85gRg　　　　　　　　　　　　(2.3.4－1)

　　R′gt＝0.85gR′g　　　　　　　　　　(2.3.4－2)

　　式中Rg、R′gt——分别为钢筋在温度作用下的抗拉和抗压设计强度；

　　　　g——钢筋在温度作用下的设计强度折减系数；

　　　　Rg、R′g——分别为钢筋抗拉和抗压设计强度，应按《钢筋混凝土结构设计规范》(TJ10—74)采用。

　　第2.3.5条 基础的钢筋在温度作用下的抗拉和抗压设计强度应按下列规定采用：

　　一、当为地上烟道时，可不考虑温度折减，仍应按《钢筋混凝土结构设计规范》(TJ10—74)采用；

　　二、当为地下烟道时，应按下列公式计算：

　　Rgt＝gRg　　　　　　　　　　　(2.3.5－1)

　　R′gt＝gR′g　　　　　　　　　(2.3.5－2)

　　第2.3.6条 钢筋在温度作用下的设计强度折减系数，可按表2.3.6采用。

　　钢筋在温度作用下的设计强度折减系数　　　　　　　表2.3.6

　　第2.3.7条 砖烟囱筒壁的环箍，当采用3号钢时，其抗拉设计强度Rkt可采用1680公斤/c㎡。

　　第2.3.8条 钢筋和钢材在温度作用下的弹性模量，可不考虑温度折减，仍应按《钢筋混凝土结构设计规范》(TJ10—74)和《钢结构设计规范》(TJ17—74)采用。

　　第2.3.9条 钢筋线膨胀系数αg可采用1.2× 。

第四节 材料热工计算指标

　　第2.4.1条 隔热材料应采用无机材料，其干燥状态下的容重不宜大于800公斤/ 。

　　第2.4.2条 材料热工计算指标，应按实际试验资料确定，当无试验资料时，对于几种常用的材料可按表2.4.2采用。

　　材料热工计算指标　　　　　　　　　　表2.4.2

　　注：t为平均受热温度。



                                                       第三章　设计和计算基本规定

　　第一节 一般规定

　　第3.1.1条 设计烟囱时，应根据使用条件、烟囱高度、地质条件、地震烈度、材料供应和施工条件等因素，以确定采用砖筒壁或钢筋混凝土筒壁。

　　对于重要的、较高的或设计地震烈度为9度的、以及设计地震烈度为8度但位于Ⅲ类场地土上的烟囱，宜采用钢筋混凝土筒壁。

　　第3.1.2条 非地震区砖烟囱的筒壁可配置环向钢箍或环向钢筋，地震区砖烟囱的筒壁应配置环向钢筋和纵向钢筋。

　　第3.1.3条 烟囱内衬的设置应符合下列规定：

　　一、砖烟囱

　　当烟气温度大于400℃时，内衬应沿全高设置；

　　当烟气温度小于或等于400℃时，内衬可在烟囱下部局部设置，并应符合构造要求；

　　二、钢筋混凝土烟囱内衬应沿全高设置。

　　第3.1.4条 钢筋混凝土烟囱的隔热层材料，应按下列规定采用：

　　当烟气温度大于150℃时，宜采用无机填充材料；

　　当烟气温度小于或等于150℃时，可采用空气隔热层。

　　第3.1.5条 烟囱基础一般可采用板式基础，当条件允许时可采用壳体基础。对于高度不大，且为地上烟道的砖烟囱，亦可采用毛石或毛石凝土刚性基础。

　　注：当地基条件允许时，板式基础宜采用环形的。

　　第3.1.6条 计算风荷载时，对《工业与民用建筑结构荷载规范》(TJ9—74)中的调整系数，应按下列规定采用：

　　烟囱高度小于或等于100米时，取1.0；

　　烟囱高度大于100米，但不超过200米时，取1.1；

　　烟囱高度大于200米时，取1.2。

　　第3.1.7条 烟囱的基本自振周期可按《工业与民用建筑结构荷载规范》(TJ9—74)和《工业与民用建筑抗震设计规范》(TJ11—78)的规定计算。

　　第3.1.8条 筒壁的计算截面应按下列规定采用：

　　水平截面，应取筒壁各节的底截面；

　　垂直截面，可取筒壁各节底部单位高度的截面。



      第二节 受热温度允许值

　　第3.2.1条 烟囱筒壁和基础的受热温度，应符合下列规定：

　　一、普通粘土砖砌体的筒壁，最高受热温度不应超过400℃；

　　二、普通钢筋混凝土的筒壁和基础，以及普通混凝土的基础，最高受热温度不宜超过150℃。



      第三节 安全系数

　　第3.3.1条 筒壁的设计安全系数K，应按表3.3.1的规定采用。

　　第3.3.2条 钢筋混凝土板式基础的设计安全系数K，应按《钢筋混凝土结构设计规范》(TJ10—74)中的规定采用；钢筋混凝土壳体基础的设计安全系数K，应按《钢筋混凝土结构设计规范》(TJ10—74)的规定提高10%后采用。



      第四节 裂缝宽度允许值

　　第3.4.1条 钢筋混凝土筒壁顶部20米范围内，最大裂缝宽度不应超过0.15毫米，其余部位的最大裂缝宽度不应超过0.3毫米。

　　设计安全系数　　　　　　　　　　　　　　　　表3.3.1

　　注：1.考虑地震力时，安全系数应乘以系数0.8。

　　　　2.钢筋混凝土筒壁强度计算时，当烟囱高度大于200米且基本风压小于或等于50公斤/㎡时，对表中安全系数应再乘以系数1.1。



      第五节　地基允许变形值

　　第3.5.1条 地基允许变形值，应按表3.5.1－1和表3.5.1－2的规定采用。

　　基础沉降允许值　　　　　　　　　　　　表3.5.1－1

　　基础倾斜允许值　　　　　　　　　　　　　　　表3.5.1－2

　　注：1.HH为地面至烟囱顶端的高度。

　　　　2.基础倾斜值系指基础倾斜方向两端的沉降差与其距离的比值。



                                                   第四章　温度计算

　　第一节 一般规定

　　第4.1.1条 烟囱内部的烟气温度，应按烟囱在使用时的最高温度采用。

　　第4.1.2条 烟囱外部的空气温度，应按下列规定采用：

　　一、计算烟囱最高受热温度和确定材料在温度作用下的折减系数时，应采用夏季极端最高温度；

　　二、计算筒壁温度差时，应采用冬季极端最低温度。



      第二节 筒身受热温度计算

　　第4.2.1条 内衬、隔热层和筒壁计算处的受热温度，可按下式计算（图4.2.1）：

　　

　　图4.2.1 筒身传热简图

　　1—内衬；2—隔热层；3—筒壁

　　

　　式中tn——计算处的受热温度；

　　　　Ty——烟气温度；

　　　　YK——空气温度；

　　　　Rz——内衬、隔热层和筒壁等总热阻；

　　　　Ri——第i层的热阻。

　　第4.2.2条 内衬、隔热层和筒壁的总热阻Rz可按下式计算：

　　Rz＝Ro＋R1＋R2＋……＋Rb＋Rw　　　　　　　(4.2.2)

　　





　　

　　

　　 式中Ro、Rw——分别为内衬内表面和筒壁外表面的热阻；

　　　　α1——内衬内表面的吸热系数；

　　　　αw——筒壁外表面的放热系数；

　　　　δ1、δ2……δb——分别为内衬、隔热层和筒壁等各层的厚度（米）；

　　　　λ1、λ2……λb——分别为内衬、隔热层和筒壁等各层的导热系数。

　　第4.2.3条 内衬内表面的吸热系数和筒壁外表面的放热系数，可分别按表4.2.3－1和表4.2.3－2的规定采用。

　　内衬内表面的吸热系数　　　　　　　　　　　　　　表4.2.3－1

　　筒壁外表面放热系数　　　　　　　　　　　　　　　　表4.2.3－2

　　第4.2.4条 计算有内衬砖烟囱筒壁的温度差Δt时，应乘以修正系数C，C值应按表4.2.4采用。

　　修正系数C值　　　　　　　　　　　　　　　　　　表4.2.4

　　注：r1、r2分别为筒壁内、外半径。



                                                        第五章　砖烟囱筒壁计算

　　第一节 一般规定

　　第5.1.1条 砖烟囱筒壁设计，应按下列规定进行计算和验算：

　　一、受热温度计算

　　按第4.2.1条计算内衬、隔热层、筒壁各层的受热温度，计算出的内衬和隔热层的受热温度，不应超过表2.4.2的规定，筒壁受热温度不应超过第3.2.1条的规定；

　　二、强度计算和抗裂度验算

　　在自重和风荷载作用下，按第5.2.1条和第5.2.3条进行水平截面的强度计算和抗裂度验算；

　　对地震区的烟囱，尚应根据自重、风荷载和地震力的荷载组合，按第5.5.1条计算纵向钢筋的截面面积；

　　三、环箍或环向钢筋计算

　　1.在温度作用下，当筒壁内外表面温度差Δt符合以下条件时，应配置环箍或环向钢筋；

　　

　　2.当配置环箍时，应按第5.3.1条计算环箍面积或按第5.3.3条验算环箍应力，并应符合以下条件：

　　

　　3.当配置环向钢筋时，应按第5.4.1条计算环向钢筋截面面积或按第5.4.3条验算环向钢筋应力，并应符合以下条件：

　　

　　式中r1、r2——分别为筒壁内外半径；

　　　　Rkt——环箍在温度作用下的计算强度；

　　　　Rgt——环向钢筋在温度作用下的计算强度；

　　　　K——环箍或环向钢筋的设计安全系数；

　　　　Kσkt——环箍的应力；

　　　　σgt——环向钢筋的应力。



      第二节 水平截面的强度计算和抗裂度验算

　　第5.2.1条 筒壁在自重和风荷载作用下的水平截面强度，应按下式计算：

　　KN≤φαAR　　　　　　　　　　　　　　　　　　　　　　　(5.2.1)

　　式中K——筒壁砖砌体的设计安全系数；

　　　　N——计算截面纵向力；

　　　　φ——受压构件的纵向弯曲系数，可按《砖石结构设计规范》(GBJ3—73)近似采用，查φ值时，可取构件的长细比

　　　　h——计算截面至筒壁顶端的高度；

　　　　r——计算截面回转半径；

　　　　A——计算截面面积；

　　　　α——纵向力的偏心影响系数；

　　　　R——砖砌体的抗压强度，应按《砖石结构设计规范》(GBJ3—73)采用。

　　第5.2.2条 纵向力偏心影响系数α应按下式计算：

　　

　　式中eo——纵向力作用点至截面重心的偏心距；

　　　　r——计算截面的回转半径。

　　第5.2.3条 筒壁的水平截面抗裂度，应符合以下条件：

　　ro≤rh　　　　　　　　　　　　　　　　　　　　　(5.2.3)

　　式中rh——计算截面的核心距，

　　　　W——计算截面的最小弹性抵抗距。



      第三节 环箍计算

　　第5.3.1条 筒壁每米高所需的环箍截面面积可按下列公式计算（图5.3.1）：

　　

　　

　　在温度差作用下，筒壁外表面环向相对自由伸长值it，应按下式计算：

　　

　　式中Ak——每米高度内的环箍截面面积(c㎡)；

　　　　mβ——与受压区图形面积等有关的系数；

　　　　δ——计算截面的筒壁厚度（厘米）；

　　　　R′t——砖砌体在温度作用下的弹塑性模量，当筒壁内

　　表面温度t≤200℃时，应取R′t＝Et/3；当t≥350℃时，应取R′t＝Et/5；中间值以线性插入法求得；

　　Et——砖砌体在温度作用下的弹性模量；

　　w——受压区应力图形不完整系数，可取w＝0.57；

　　αz——砖砌体线膨胀系数；

　　Ek——考虑接头松弛后环箍的折算弹性模量。

　　注：由公式(6.3.1－2)计算的mβ≤0时，应按第8.1.5条的规定设置构造环箍。

　　

　　　　　　　　　(a)　　　　　　　　　　　　　　(b)

　　图5.3.1 环箍面积计算简图

　　a—平均应变图；b—裂缝截面的应力图

　　第5.3.2条 考虑接头松弛后环箍的折算弹性模量Eh，可按下式计算：

　　

　　式中Eg——钢材弹性模量；

　　　　n——一圈环箍的接头数量。

　　第5.3.3条 当已知环箍截面面积时，可按下列公式验算环箍应力（图5.3.3）：

　　

　　

　　

　　式中ξ——筒壁相对受压区高度系数；

　　　　α′——截面特征系数；

　　　　μ——每米高度内环箍截面面积与筒壁垂直截面面积的比值，

　　　　n′t——环箍折算弹性模量与砖砌体在温度作用下的弹塑性模量的比值，n′t＝Ek/E′t。

　　

　　　　　　　　　(a)　　　　　　　　　　　　　　　(b)

　　图5.3.3 环箍应力计算简图

　　a—平均应变图；b—裂缝截面应力图

　第四节 环向钢筋计算

　　第5.4.1条 筒壁每米高所需的环向钢筋截面面积应按下列公式计算（图5.4.1）：

　　

　　

　　在温度差作用下，钢筋重心处的环向相对自由伸长值it1，应按下式计算：

　　

　　式中Ag——每米高度内的环向钢筋截面面积(c㎡)；

　　　　mβ——与受压区图形面积等有关的系数；

　　　　m——与钢筋根数有关的系数，可按下列规定采用：

　　　　单根环筋时，m＝0.95；

　　　　双根环筋时，m＝1.0；

　　　　δ0——计算截面的筒壁有效厚度（厘米），δ0＝δ－α；

　　　　α——筒壁外边缘至钢筋重心处的距离，可按下列规雳采用：

　　　　单根筋时，α＝3.0厘米；

　　　　双根筋时，α＝4.5厘米；

　　　　ω——受压区应力图形不完整系数，可取ω＝0.57；

　　　　ψgt——裂缝间环向钢筋应变不均匀系数；

　　　　Eg——钢筋的弹性模量。

　　　　注：由公式(5.4.1－2)计算的mβ≤0时，应按第8.1.7条的规定设置构造环向钢筋。

　　

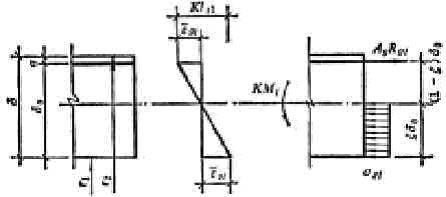

　　　　　　　　　(a)　　　　　　　　　　　　　　　(b)

　　图5.4.1 环向钢筋面积计算简图

　　a—平均应变图；b—裂缝截面应力图

　　第5.4.2条 裂缝间环向钢筋应变不均匀系数，应按下列规定采用：

　　当筒壁内表面温度t≤200℃时，可取ψgt＝0.6；

　　当筒壁内表面温度t≥350℃时，可取ψgt＝1.0；

　　中间值以线性插入法求得。

　　第5.4.3条 当已知环向钢筋截面面积时，可按下列公式验算钢筋应力（图5.4.3）：

　　

　　

　　

　　式中ξ——筒壁相对受压区高度系数；

　　　　α′——截面特征系数；
　　　　μo——每米高度内环筋截面面积与筒壁垂直截面有效面积的比值，
　　　　n′t——钢筋弹性模量与砖砌体在温度作用下的弹塑性模量的比值，

　　

　　　　　　　　　 (a)　　　　　　　　　　　　　　(b)

　　图5.4.3 环向钢筋应力计算简图

　　α—平均应变图；b—裂缝截面应力图



      第五节 纵向钢筋计算

　　第5.5.1条 地震区砖烟囱的纵向钢筋，可按下列规定确定：

　　一、当考虑地震力时的偏心距eod≤1.2rh时，可按第8.1.9条的规定，配置构造钢筋。eod应按下式计算：
