摘  要:通过对成都地铁盾构隧道穿越建筑物引起的地表沉降进行动态监测与分析，得出了盾构地铁隧道在穿越建筑物时沉降发生时间及影响范围，并初步制定了用于指导施工的监测数据库，以便为今后类似工程提供参考。

关键词:成都地铁 2 号线; 盾构隧道; 穿越; 地面建筑物; 沉降监测



      随着国家、城市的经济发展，地铁成为交通繁忙、人口密集城市的重要交通工具。在地铁盾构隧道施工期间，不可避免地要近距离地下穿地面建筑物，在穿越期间，由于地层受扰动、超挖引起的地层损失及应力改变等原因都可能造成地面建筑物出现沉降、位移，从而引起建筑物出现裂缝、倾斜甚至倒塌，给人民的财产、安全带来威胁。为掌握盾构施工过程中地面建筑物的状态，在实施加固、保护等施工措施的同时，必须对地面建筑物进行监测，并将监测数据及时反馈到施工中，确保施工安全。本文对成都地铁盾构隧道某栋建筑物的监测成果进行研究分析，以便为今后类似工程提供参考。



      本工程为成都地铁线 2 号线羊西二环路站 ～ 白果林站，在里程 YCK26 + 332 ～ YCK26 + 832 段穿越密集居民建筑群。盾构隧道埋深约 14 米，地面建筑物为金琴路南段二巷 2 号楼，主体上部为砖混 7 层，下部为预制桩基础，基底约 2． 5m 中砂。

      该隧道地处川西平原岷江 I 级阶地，为侵蚀 ～ 堆积阶地地貌，地形平坦。隧道穿越地层主要为砂卵石层，局部夹中砂。第四系孔隙水是段内地下水的主要存在形式，主要赋存于各个时期沉积的卵石土及砂层中，土体透水性强、渗透系数大，水量丰富。场地内地质构造条件简单，未发现有断裂通过，无不良地质作用，在 VII度地震作用下，不具备产生滑坡、崩塌、陷落等地震地质灾害的条件，环境工程地质条件较简单。综合判定，本工程场地稳定。



      尽管盾构法施工隧道具有对周围环境影响小、掘进速度快、机械化程度高、施工安全等特点，但仍不可避免地引起地表以及地表建筑物沉降。因此在研究盾构隧道对建筑物沉降的影响，布设了建筑物沉降监测点，用以观测建筑物下沉量，判定建筑物的安全性，以便采取相应的保护措施。

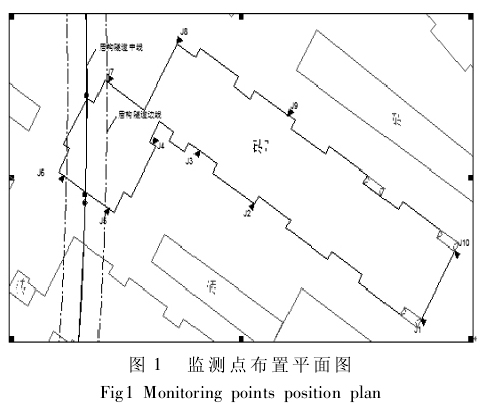

      建筑物沉降监测点位布设在建( 构) 筑物四角的结构柱、建筑物基础分界点 ( 基础沉降缝) 布设沉降观测点 10 个监测点位，见图 1。

      沉降观测使用天宝 DINI 电子水准仪，水 准 控 制 点采用附合水准路线进行往返测，取两次观测高差中数进行平差。往测时各站观测顺序为: 奇数站: 后、前、前、后; 偶数站: 前、后、后、前。返测时，奇、偶测站观测顺序分别与往测的偶、奇测站相同。

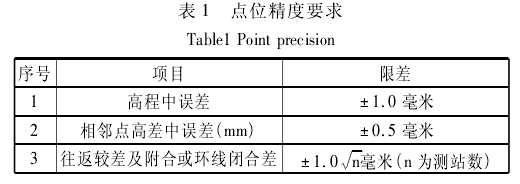

      作业过程中严格遵守规范。每次观测由固定测量人员、固定仪器按相同的观测路线进行。点的精度满足下列要求:

      下面是部分具有代表性监测点监测结果:

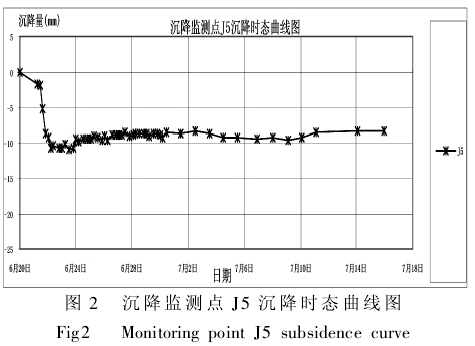

      ( 1) 沉降监测点 J5 在盾构穿越期间出现变形，累计沉降最大为 11mm。穿越后经加固保护，变形数据趋稳定。

      ( 2) 沉降监测点 J6 在盾构穿越期间出现变形，累计沉降最大为 19． 7mm。穿越后经加固保护该点有所隆起，稳定后监测该点累计沉降为 16． 1mm。

      ( 3) 沉降监测点 J7 在盾构穿越期间出现变形，累计沉降最大为 8mm，盾尾脱离期间，该点沉降值增大，累计沉降最大达 12． 7mm。穿越后经加固保护该点有所隆起，且变形数据趋稳定，7 月 16 日最后一次监测该点累计沉降为 8． 9mm。

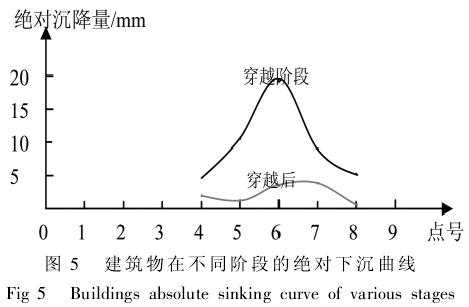

      从时间方面看，分为盾构穿越建筑物和穿越后两个阶段，得出这两个阶段建筑物绝对沉降量变化曲线，如图 5。从沉降发生的时间关系看，建筑物沉降主要发生在盾构穿越阶段，在穿越后经加固稳定后，沉降量逐渐变小趋于平缓，因此在穿越阶段必须做好保护工作。

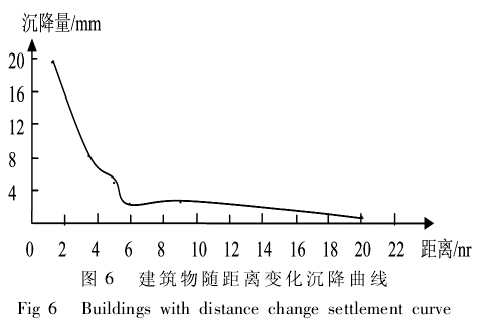

      根据监测数据现以沉降点到隧道中线的距离为横轴，以隧道半径 r 为单位一，从图 1 中量取各观测点到隧道中线的距离 nr 作为横坐标; 以各观测点的最大沉降量为纵坐标，通过曲线拟合、平滑等处理，可以得到图 6 所示的建筑物沉降曲线。从图中可知，除去底层构造等因素影响之外，盾构隧道对建筑物的影响与建筑物离隧道的距离成反比，盾构隧道在穿越时会引起建筑物不同程度的下沉，且距离隧道边线越近沉降量越大。在距离隧道中线 6r 以外的区域沉降较小，对建筑物影响较小，而在 6r 以内的 区 域 受 影 响 较 大，最 大 沉 降 量 为19 ． 7 mm ，这就要求提前做好保护措施 ，保证 建 筑 物 的安全。沉降量以及横向的影响范围视当时的地质条件不同会有所不同。

      本文通过对盾构穿越建筑物时引起的形变发生过程及结果进行分析，得出沉降发生的时间规律和空间变化规律，为同类型盾构工程变形监测、预测等提供了重要参考。同时建立了盾构施工监测数据库，动态地显示地表沉降曲线以及其与盾构推进施工参数间的相互联系，为管理人员提供科学化、规范化盾构施工管理的手段，为工程技术人员快速查询特定信息和分析、预测、评价周边环境安全，提供依据并做出决策。



［1］魏 文 广． 北 京 地 铁 盾 构 隧 道 施 工 引 起 的 地 表 沉 降 及 建( 构) 筑物的变 形 控 制 标 准 研 究［D］． 北 京: 北 京 交 通 大学，2008．

［2］ 李泽 荣． 地 铁 盾 构 施 工 引 起 地 表 沉 降 的 数 值 模 拟 研 究［D］． 西安: 西安科技大学，2009．

［3］ 张书丰． 地铁盾构隧道施工期地表沉降监测研究［D］． 南京: 河海大学，2004．

［4］ 张帅军，孟树红，杨海． 地铁区间隧道穿越建筑物的施工技术［J］． 西部探矿工程，2005，( 4) : 101 － 102．

［5］ 邹朝阳． 地铁区间隧道穿越建筑物施工技术［J］． 山西建筑，2010，36( 14) : 346 － 348．

［6］冯慧君，范井越，张杰． 盾构隧 道 近 距 离 旁 穿 地 面 建 筑 物的模拟分析［J］． 都市快轨交通，2009，22( 1) : 74 － 77．

［7］范新健． 天津地铁盾构隧道施工引起土体变形及环境保护措施研究［D］． 上海: 同济大学，2009．

［8］吴向州． 盾构隧道施工建( 构) 筑物的保护技术［J］． 隧道建设( 增刊 2) ，2006，26( Z2) : 30 － 32．
