［摘 要］防腐混凝土外加剂主要是混凝土防腐剂，混凝土结构防腐主要从混凝土内部材料构成来保证其抗腐蚀性,并通过掺入外加剂进行有机补偿,使其应用于各种抗裂防渗混凝土,其广泛应用于各类钢筋混凝土结构中，如化工设备基础及厂房、地下停车场、重要库房和冷库、游泳池、水利工程、高速铁路、高速公路、桥梁结构、港口码头、海工建筑等，特别适用于在恶劣环境中使用的高标号混凝土结构，受盐雾、化冰盐侵蚀的公路、立交桥、电线杆、污水处理厂的污水处理池、垃圾填埋场、地铁、隧道，机场以及对混凝土耐久性要求较高的市政桥梁、水厂、污水处理厂等领域、温差极大的高原地区等。防腐混凝土外加剂是国家混凝土行业防腐规范推荐的产品。在辽宁防腐混凝土防腐剂早已在许多重点工程上得到应用。目前混凝土防腐剂的品种很多，品质各有千秋，品质不一，因此，在重点工程上应用混凝土防腐剂应谨慎，应以试验单位检验报告数据为依据。

［关键词］施工 混凝土 防腐 防腐剂



      随着工业废液的排量不断增大，而且化学成分复杂，污染及腐蚀性很强。这严重影响了排污及污水处理池混凝土的耐久性，使这些设施的使用寿命大大缩短，维修频率增大，严重影响正常的污水处理生产，并造成较大的经济损失。商品混凝土普及应用,混凝土强度等级从C30向C60发展,这些因素导致钢筋混凝土结构开裂的机率增多。为此，辽宁省建设科学研究院研制开发了一种集耐化学腐蚀、高耐久性、减水、早强、增强各性能于一体的防腐混凝土专用外加剂。该外加剂能很好的控制和延缓有害物质对混凝土侵蚀的发生，提高了混凝土结构的使用寿命。防腐混凝土专用防腐剂是严格按照JC/T011-2006标准研制的新型混凝土防腐剂。在混凝土中掺加该防腐剂可阻止或减缓钢筋锈蚀，可使混凝土产生抗硫酸盐能力，对氯盐的防锈能力显著提高。在防腐混凝土施工中掺入一定量的粉煤灰,可改善混凝土的抗腐蚀性能,再采用LJ513防腐剂还可大幅降低防腐成本。防腐混凝土专用防腐剂已在沈阳化工集团厂区、沈阳万鑫国际大厦、富利华大厦、沈阳大二环、沈阳地铁、辽河特大桥等重要工程上应用。



      该产品适用于海工混凝土、水工混凝土、高性能混凝土。诸如：港口码头、水利工程、高速铁路、高速公路、地铁、隧道，机场以及对混凝土耐久性要求较高的市政桥梁、水厂、污水处理厂、混凝土预制构件等领域。其主要用途如下：

      1、防腐剂可配制C30～C70高耐久性混凝土，可用于现场搅拌及商品混凝土。

      2、防腐剂适用于配制工业废液处理池混凝土、污水处理池混凝土、有耐腐蚀要求的厂房及道桥混凝土，可满足混凝土或砂浆的防腐要求。



      1、LJ513防腐剂为棕褐色粉末，无毒、无味、不燃烧、对钢筋无锈蚀作用。

      2、LJ513防腐剂对各品牌水泥适应性良好。

      3、LJ513防腐剂流化性能好，减水率在15％以上。

      4、LJ513防腐剂应具有良好的抗酸碱腐蚀性，可有效抵制PH值为

      3～12的酸、碱溶液的腐蚀，能够延长混凝土的使用寿命。

      5、LJ513防腐剂可激发粉煤灰、矿渣粉等掺合料的活性，提高混凝土的强度。

      该产品掺用量为胶结料重量的(3～4)％；在外墙使用前应清洁基材表面，所有被处理表面应无积水、污物、灰尘、油污和其他污染物。使用该产品时，可将该产品直接掺入商品混凝土中，搅拌时间适当延长2min。在外部使用本品前，为保证相溶性并达到理想的防水效果，应对要处理的每个表面进行应用试验，应使表面尽量干燥以达到最佳渗透效果。该产品适用于硅酸盐水泥、普通硅酸盐水泥，不宜采用硫铝酸盐水泥。



      本产品用编织袋包装，每袋净重50±1公斤。可用任何运输工具运输，适宜放在阴凉干燥处，避免受潮和雨淋，贮存期为一年。本产品应保存于通风、干燥的库房内，防止暴晒、雨淋和受潮。本产品的自生产之日起有效期为二年，过期须实验后方可使用。本产品不属危险品，运输可按《非危险品规则》运输。



      为使防腐剂得到最佳使用效果，施工单位应根据工程需要进行混凝土的试配，确定混凝土的最佳配合比，也可利用厂家提供的现场应用技术咨询和技术服务，大多数生产厂家都提供防腐混凝土的配合比，试验时可以作为适配参考。

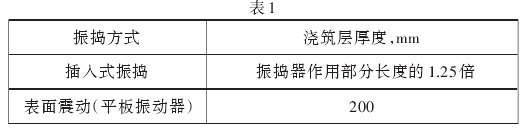

      应注意安全预防措施，不要暴露在空气中，储存和使用本品时，要注意通风，远离火花、热源。温度在达到4℃或以下、40℃以上温度时不要使用本品。施工人员施工过程中按要求穿戴护目镜和防护手套。如不慎吸入，应立即移到有新鲜空气的地方。如接触到皮肤和眼睛，立即用水清洗15min。防腐混凝土一次浇筑量不能过多：浇筑分层过厚，振捣器作用有效半径长度不够，易发生漏振、欠振现象。混凝土因振捣不密实容易产生蜂窝、麻面、孔洞等缺陷而影响其防腐抗渗性能。防止措施：根据防腐混凝土采用的振捣方法来确定其浇筑层的厚度(详见表1)。

      施工时还应注意，每层浇注间隔时间不得超过2h，气温高于30℃时不得超过1h。防腐混凝土结构内部设置的各种钢筋、绑扎铁丝等不能直接接触模板，如果钢筋、铁丝等接触到模板，拆模后铁件裸露在外，成为渗水通道，含有腐蚀性的水沿铁件通过混凝土造成渗漏失去了防腐效果。防止措施：钢筋不得用铁钉或铁丝固定在模板上，而必须用同配合比的细石混凝土或砂浆块做垫块，确保保护层厚度。垫块宜呈梅花形设置，垫块要扎在竖向和横向钢筋的交叉点上。此外，绑扎钢筋或绑扎垫块铁丝的结头应弯向钢筋内侧，严禁向外接触模板。

      由于目前凝土专用防腐外加剂产品的生产条件和方法有限，混凝土专用防腐外加剂最终的安全性，应符合卫生监督部门测试，才能用于水源工程中。



      混凝土掺入防腐外加剂进行合理补偿和施工的质量控制,对增强混凝土的耐久性、延长混凝土建筑物使用寿命具有很强的现实意义。同时通过环保要求考虑,防腐蚀混凝土的使用前景可观,具有一定的经济价值。能够耐化学腐蚀、耐物理腐蚀、高耐久性、减水、早强、增强的防腐混凝土专用防腐外加剂已经普遍应用。虽然防腐外加剂能很好的预防和延缓有害物质对混凝土侵蚀的发生，提高了混凝土产品的使用寿命。但是，防腐混凝土专用防腐剂应严格按照JC/T011-2006标准生产。防腐混凝土专用防腐剂在混凝土中掺入可阻止或减缓钢筋锈蚀，可使混凝土产生抗硫酸盐能力，对氯盐的防锈能力显著提高，应当指出的是，目前混凝土防腐剂的品种很多，品质各有千秋，品质不一，在国家重点工程上应用混凝土防腐剂应谨慎，应以试验数据为依据，施工质量控制要求更高。



［1］JC/T001-2006混凝土抗硫酸盐类侵蚀剂标准
