摘  要: 结合杭州地铁 1 号线车站公共区空调系统安装工程，分别介绍了彩钢板复合风管的优点及制作方法，着重阐述了双面彩钢板复合风管安装工艺，并对其测试标准及要求作了简要说明，以期指导今后同类工程施工。

关键词: 空调系统，彩钢板复合风管，下料方法，设备连接



      杭州地铁 1 号线车站公共区空调系统( 大系统) 风管材料采用双面彩钢板复合风管，风管内、外基板厚度均为 0． 5 mm 彩钢板，填充材料为厚度 25 mm 复合酚醛泡沫材料板。与传统铁皮风管系统相比较，双面彩钢板复合风管具有许多优点: 1) 制作安装方便，省工省时; 2) 现场维修操作简便; 3) 保温层与空气隔绝，保温性能好，且不易破损; 4) 内层无凝结水，不生锈，空气品质好; 5)外观成型美观，可明装等等。下面就双面彩钢板复合风管的施工方法进行介绍。

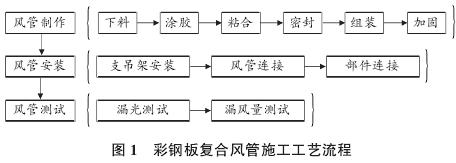

      施工工艺流程见图 1。

      一般双面彩钢板复合风管板材供货板宽为 1 200 mm，长度为4 m，根据风管边长尺寸及板材宽度，按照设计文件确定的风管尺寸进行下料。通常有四种基本方法下料，可按照风管尺寸来选择最适当的方法，达到省工省料的效果。

      1) 一片法。

      风管的四边总长不大于 1 015 mm 时，可由一块板材制成。一端的彩钢板面与保温层齐平，另一端彩钢板比保温层多预留板厚加 5 mm 的搭边。

      2) U 形法。

      风管三边总长不大于 1 080 mm 时，采用一块板制成“U”形，另加一块封板制成，封板两端彩钢板比保温层多预留 25 mm 长的搭边。

      3) L 形法。

      风管两边总长不大于 1 095 mm 时，可采用两块“L”形板材制成。每块板的一端多预留板厚加 5 mm 的彩钢板。

      4) 四片法。

      单面宽度大于 1 110 mm 不大于 1 200 mm 时，可用一块板制成一面。可以相对两边板厚 5 mm 的两端上预留。

      用 45°刀裁边，有预留彩钢板搭边的用刀片将保温层剥离，用90°刀裁 V 形槽( 见图 2) 。

      涂胶前要保证粘结表面干净清洁。

      在胶水干燥到一定程度进行组合，对齐接合部位，保证各边垂直，用抹刀加力压合粘牢。在风管内接缝处涂密封胶，防止空气与保温层接触。

      外层钢板被切断处，均需用压敏胶带密封。密封时，使用划线尺让胶带整齐粘合，并使用抹刀，确保胶带下的空气都被挤出。为获得满意的粘结效果，要粘结部位的表面须保持清洁干燥，灰尘、脏物、油脂、潮气以及其他类似物质都会导致粘结失败。一般用干净、无油、不起毛的棉绒布或纸巾擦拭粘结表面。用 50 mm宽的胶带( 最小) ，使之与相邻表面至少有 25 mm 宽的搭接处，拉紧时注意不要产生褶皱。在曲面或缝隙较大处，可用密封胶密封。

      清洁板材切割面的粉末，清除油渍、水渍、灰尘。用毛刷在切割面上涂刷胶粘剂，待涂胶不粘手时，将风管面板按设计要求粘合，并用刮板压平。对难以刮平的部分，可用木锤轻轻锤平。用密封胶枪在风管角边均匀施胶，密封胶封堵后，压实。彩钢板复合风管包边位置必须用拉铆枪拉好铆钉。组装好后，用钢尺和角尺检查风管质量，是否达到质量标准。

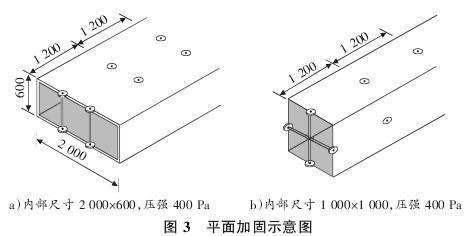

      为确保彩钢板复合风管的强度，需进行加固，加固有两种方法，一种是角加固，一种是平面加固。风管边长大于 400 mm 时采用平面加固( 见图3) ; 边长在250 mm ～400 mm 之间时采用角加固。

      1) 当尺寸和风压超过一定数值时，需采用相应的加固措施。彩钢板复合风管系统的加固系统是利用支撑、圆盘将应力向边缘方向分散，可承受一定的正压和负压，保证了最大限度的塑性和韧性。

      2) 风管角加固是在风管四角粘贴厚度 0． 75 mm 以上的镀锌直角垫片，直角垫片的宽度与风管板材厚度相等，边长不小于55 mm。

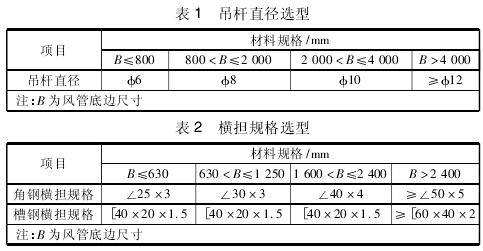

      支吊架下料应采用机械加工，不得采用电气焊开孔或扩孔。支吊架安装应平直，位置准确，矩形风管水平安装在最大允许安装距离下，其吊杆直径、承重横担应符合表 1，表 2 规定。

      与风管连接的风阀等部件，应单独设置支吊架。风管安装时应注意防护。风管穿过楼板或墙时，应设预埋管或防护套管; 穿过封闭的防火、防爆的墙体或楼板时，其预埋管或防护套管钢板厚不小于 1． 6 mm; 穿屋面时，应设防水套管。

      彩钢板复合风管利用专用法兰、工字插条、补偿角等进行连接。

      1) 主风管与支风管的连接。

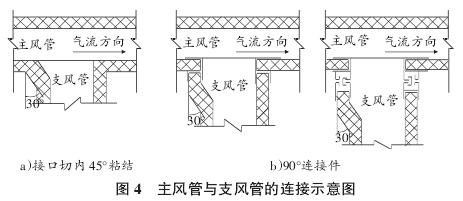

      主风管上直接开口连接支风管可采用 90°连接件或其他专用连接件，连接件四角处应涂抹密封胶。当支管边长不大于500 mm时，也可采用切 45°坡口直接连接，如图 4 所示。

      2) 风管与柔性风管的连接。

      与帆布软接的连接，用金属条压紧帆布，用木螺钉或铆钉将其固定在风管开口四周即可。与风口的硬接，依风口规格在管道上开孔，在管道和风口重合处涂胶粘合，在风口四周用玻璃胶密封。如需加固，可用螺钉固定风口与管道。与调节阀等有法兰的设备连接可采用“F”形铝质法兰，在“F”形法兰内侧和风管端部涂上胶水，粘结后将法兰与调节阀连接即可。“U”形固定卡可用于风管与许多金属部件连接，如风口、消音器等，可用自攻螺钉来固定“U”形卡和部件。

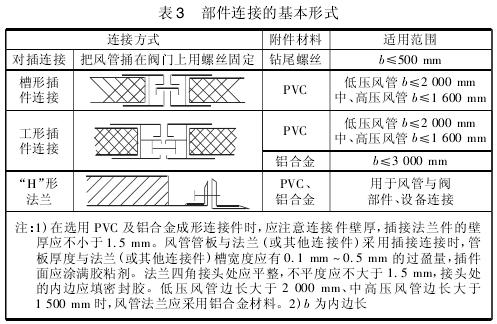

      管段连接以及风管与阀部件、设备连接的基本形式如表3 所示。

      风管制作与风管系统安装完毕后，按分项工程质量检验程序和要求分别进行质量检查验收。风管耐压强度应符合 JGJ 141-2004 通风管道技术规程附录 A《风管耐压强度及漏风量测试方法》的规定。漏光法检验和漏风量试验方法按 GB 50243-2002 通风空调工程施工质量验收规范规定实施。



      彩钢板复合风管有其良好的特性，但是在装卸、搬运和储藏风管过程中应谨慎小心，避免损坏。在吊装前，只要方便抬升，应尽可能多地把管段组装起来，以尽量保证接口的严密性。总之在施工过程中应注意做好产品保护工作，以达到系统的制作和安装质量要求。
