摘 要: 研究目的: 车辆段出入线接轨方案研究是轨道交通前期设计中的一个重要课题，本文通过对无锡地铁1 号线西漳车辆段出入线的一站接轨方案和两站接轨方案进行比较后，从接轨站车站规模、线路条件、行车干扰程度、折返以及出段作业效率、建设投资等因素出发，综合分析，最终确定了最合理方案。

       研究结论: (1)出入线应本着方便运营、优化平纵断面条件，减少与正线的行车干扰，提高列车折返、出入段作业效率，降低运营成本等要素来选择合适的接轨方式。(2)在轨道交通设计中，应结合车辆段的段址，正线线路条件、车站规模，行车，运营，投资等多种因素，选择相对合理的接轨方式。有条件时可结合段型布置，实现列车调头转向功能。(3)在选择车辆段出入线的接轨方式时，应从区域规划，项目建成后的社会效益，经济效益等多方面考虑，确定最合理方案。

关键词: 车辆段;出入线;接轨方案;轨道交通



      无锡市地铁 1 号线西漳车辆段与综合基地段址位于锡北运河以南，沪宁高速公路以北，锡澄北路以东，惠山大桥以西的狭长地块内，用地范围呈梯形，长约1 100 m，宽约 320 m。车辆段与锡北运河、沪宁高速公路平行布置。



      (1) 最小圆曲线半径:一般情况取 200 m，困难情况下取 150 m。

      (2) 出入线平面圆曲线与直线之间应根据曲线半径，超高设置及设计速度等因素设置缓和曲线。

      (3) 出入线上两相邻曲线间的夹直线长度(不含超高顺坡及轨距递减段的长度)，A 型车不宜小于25 m，B 型车不宜小于 20 m，在困难情况下不得小于一个车辆的全轴距。

      (4) 道岔宜设在直线地段，道岔基本轨端部至曲线端部的距离(不含超高顺坡及轨距递减段)不宜小于 5 m。

      (5) 出入线上采用的道岔不得小于 9 号。

      (6) 设置交叉渡线两平行线的线间距宜按 9 号道岔采用 4． 6 m 或者5． 0 m;6、7 号道岔采用4． 5 m 或者5． 0 m，对于交叉渡线的线间距小于上述标准规定的，应予特殊设计的规定确定。

      (7) 折返线的有效长度，宜为远期列车长度加40 m(不含车挡长度)。

      (8) 出入线圆曲线最小长度，A 型车不宜小于25 m，B 型车不宜小于 20 m，在困难情况下不得小于一个车辆的全轴距。

      (9) 道岔间插入短轨尽量采用标准短轨，以方便铺设和养护维修。

      (1) 出入线最大坡度不宜大于 40‰(不考虑坡度折减)。

      (2) 道岔宜设在平坡道上，条件困难时可设在不大于 10‰的坡道上。

      (3) 折返线和停车线应布置在面向车挡或区间的下坡道上，隧道内的坡度宜为 2‰，地面和高架桥上的折返线、停车线，其坡度不宜大于 1． 5‰。

      (4) 碎石道床线路竖曲线不得与平面缓和曲线重叠;当不设平面缓和曲线时，竖曲线不得与超高顺坡段重叠。

      (5) 线路坡段长度不宜小于远期列车长度，并应满足相邻竖曲线间的夹直线长度的要求，其夹直线长度不宜小于 50 m。

      (6) 两相邻坡段的坡度代数差等于或者大于 2‰时，应设圆曲线型的竖曲线连接，辅助线及车场线的竖曲线半径为 2 000 m。

      (7) 竖曲线不宜与缓和曲线重叠，不能与道岔重叠。竖曲线至道岔端部的最小距离为 5 m。



      (1)结合接轨站正线条件，车辆段用地规划情况以及沿线道路河流，控制性建筑情况等综合考虑。

      (2)出入线与正线采用立交方式，避免对正线的行车干扰。

      (3)出入线接轨方式的选择应结合列车折返，出段作业等综合考虑。

      (4)接轨形式的选择需结合车站规模与形式，施工难易程度以及投资规模等综合考虑。

      (5)条件允许时，出入线接轨方式的选择可综合考虑是否设置调头转向功能。

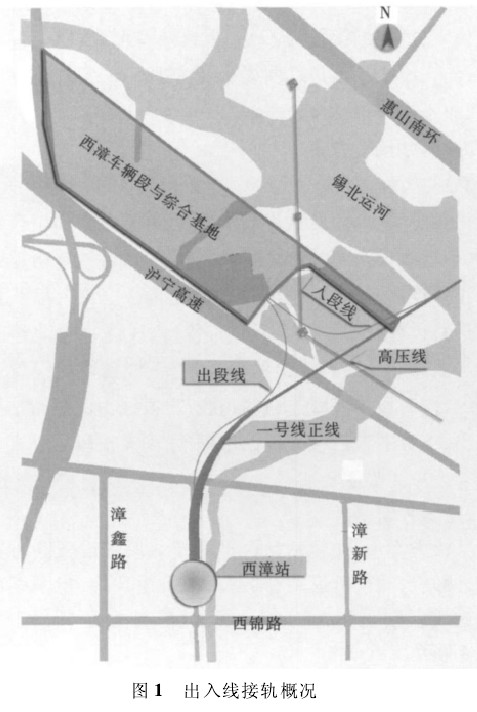

      西漳车辆段与综合基地位于锡北运河站和西漳站之间，如图 1 所示。



      本文中研究了出入线单站接轨方案和两站接轨方案。

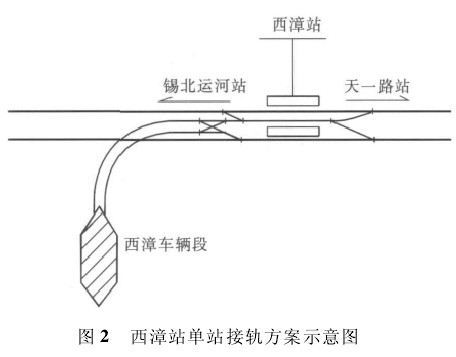

      出入线采用西漳站单站接轨方案，如图 2 所示。

      本方案中，西漳站站台设置为侧岛式，两正线间设折返线，车辆段入段线由折返线末端引出，折返线利用渡线于站前连通左右正线，使其具备站前折返条件，车辆清客、折返均不影响正线运营。车辆段出段线与入段线并行，出段线由车辆段引出后，通过一组交叉渡线与右线和折返线连通。同时折返线尾部与左线用渡线连接，以方便出段车辆通过折返线往锡北运河方向补车。受线路线位及段址位置的限制，本方案车站工程规模大，客流组织较为不便，折返效率低，线路条件恶劣，出入段线平面最小曲线半径为 180 m，实施难度较高，故不推荐单站接轨方案。

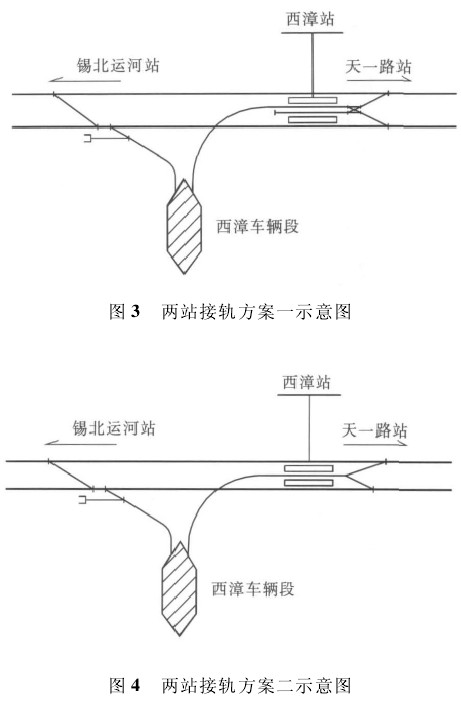

      该方案中，西漳站设置为高架两层双岛式站台车站，折返线设在两站台之间，站前设交叉渡线将折返线与正线连接起来，使站前具备折返条件。出入段线按双进路设计，采用“八”字型布置，入段线由锡北运河站与西漳站区间右线出岔引出，与正线接轨处设置安全线，同时设单渡线连通两正线;出段线由西漳站站后引出，下穿右线后接入地面车辆段，列车出段后可直接载客发车。如图 3 所示。

      该方案中，接轨站站台型式及入段线设置同方案一，两站台间设折返线，具备站前折返条件，出段线由折返线末端引出，下穿右线后接入地面车辆段。如图 4所示。

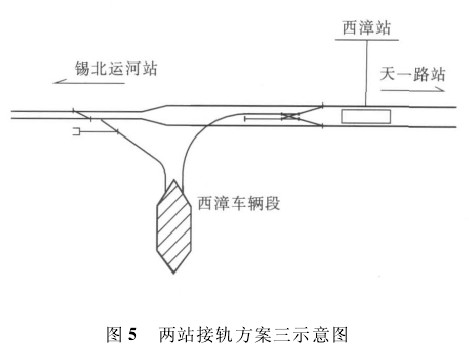

      该方案中，接轨站设置为高架一层岛式站台车站，站后设折返线，具备站后折返条件。出入段线呈“八”字型，设置为双进路，入段线设置同方案一，出段线由西漳站站后引出，下穿右线后引入地面车辆段，出段线与折返线通过交叉渡线连通左右正线。如图 5 所示。

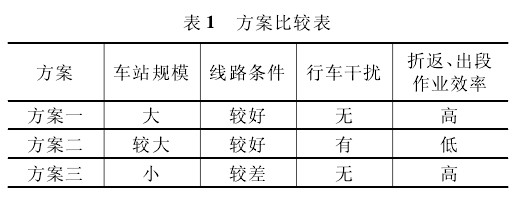

      三个方案比较情况见表 1，方案二车站规模较小，但列车出段与折返作业存在一定干扰，影响作业效率。方案一、方案三出段线与折返线单独设置使得列车出段与正线行车无干扰，作业效率高，有利于运营管理，车站功能较强。方案一运营条件好，但车站规模大，不利于客流组织。方案三出段线距离正线较近，施工难度大，但车站规模小，投资省，本次设计推荐采用。

      通过对无锡市地铁 1 号线西漳车辆段出入线接轨方式研究分析，得出如下结论:

      (1) 出入线应本着方便运营、优化出入线平纵断面条件，减少与正线的行车干扰，提高列车折返、出入段作业效率，降低运营成本等要素来选择合适的接轨方式;

      (2) 在轨道交通设计中，车辆段段址的选择往往受城市规划，路网，水系，控制性建筑以及各种恶劣的地形地质条件所限，理想的接轨方案往往难以实现，出入段线设计时，应结合车辆段的段址，正线线路条件、车站规模，行车，运营，投资等多种因素，综合比较，选择相对合理的接轨方式;

      (3) 车辆段出入线应按双线双向运行设计，并避免切割正线，有条件时可结合段型布置，实现列车调头转向功能;

      (4) 地铁设计中，建设投资是影响方案选择的重要因素，在选择车辆段出入线的接轨方式中，应从区域规划，项目建成后的社会效益、经济效益等多方面综合考虑，最终确定最合理方案。



［1］ GB 50157—2003，地铁设计规范［S］．

GB 50157—2003，Code for Design of Metro［S］．

［2］ GB 50091—2006，铁路车站及枢纽设计规范［S］．

GB 50091—2006，Code for Design of Railway Station and Terminal［S］．

［3］ GB 50090—2006，铁路线路设计规范［S］．

GB 50090—2006，Code for Design of Railway line［S］．

［4］ 中铁第四勘察设计院集团有限公司． 无锡市轨道交通 1号线工程总体设计［Z］． 武汉:中铁第四勘察设计院集团有限公司，2009．

China Railway Siyuan Survey and Design Group Co．Ltd． Overall Design for Rail Transit Line 4 in Wuxi［Z］． Wuhan:China Railway Siyuan Survey and Design Group Co． Ltd，2009．

［5］ 张鹏． 大连地铁车辆段出入线接轨方案综析［J］铁道工程学报，2008(2):80 －83．

Zhang Peng． Comprehensively Analyzing the Conjunction Scheme of Station and Out ＆ In Line of Dalian Metro Depot［J］． Journal of Railway Engineering Society，2008(2):80 －83．

［6］ 顾晓东． 深圳地铁 1 号线续建工程南头车辆段出入线接轨方案研究［J］． 铁道标准设计，2009(7):32 －34．

Gu Xiaodong． Research in Conjunction Scheme of Station and Out＆In Line of Nantou Rolling Stock Depot in Shenzhen Metor No． 1［J］． Railway Standard Design，2009(7):32 － 34．

［7］ 张沛艳． 前海车辆段站场设计方案研究［J］铁道勘察，2008(4):71 － 73．

Zhang Peiyan． Scheme on Designing Station and Yard at Qianhai Rolling Stock Depot ［J ］． Railway Investigation and Surveying，2008(4):71 － 73．

［8］ 蔺增良． 地铁辅助线设计研究［J］． 都市快速交通，2007(4):63 －66．

Lin Zengliang． On the Design of Auxiliary Lines on Subway［J］． Urban Rapid Rail Transit，2007(4):63 －66．
