西安地铁给排水及消防施工配合问题
摘 要 西安地铁二号线纬一街站给排水及消防施工配合过程中遇到不少问题，涉及到设计，专业技术接口，设备安装施工，调试和联调，变更设计和补充设计。通过分析问题，找到解决问题的方法。
关键词 西安地铁 给排水 消防 施工配合
1 概述
西安地铁二号线( 一期) ，北起西安北客站，向南沿未央路、北关正街至北门外，穿越古城墙北门后，沿北大街至钟楼，绕钟楼后沿南大街至南门里，穿越古城墙南门后，沿南关正街、长安路、小寨、纬一街至国际会展中心站。线路全长26． 4 km，设车站20 座。
西安地铁二号线( 一期) 现已运营通车，在西安地铁二号线纬一街站给排水及消防施工配合过程中遇到不少问题，涉及到设计问题，专业技术接口问题，设备安装施工的问题，调试和联调，变更设计和补充设计的问题。
2 设计问题及解决方法
( 1) 排水问题: 纬一街站消防疏散通道设计时未考虑排水，施工完成后有积水，排出比较困难。
分析原因: 由于消防疏散通道施工时会残留积水，施工完成后也会有少量的雨水及结构渗漏水存在，所以消防疏散通道应考虑排水。
解决方法: 如果消防疏散通道与风亭结合，可以在消防疏散通道与风亭结合处的墙体底部预留排水管，将消防疏散通道内积水引入风井内的集水坑，统一由潜水泵排至室外; 若消防疏散通道单独设置，可在消防疏散通道楼梯底部设置 500 mm ×500 mm × 700 mm 集水坑，利用手提式潜水泵临时排除积水。
( 2) 排水问题: 站台板下排水沟不通畅; 进入废水池处的排水管有阻塞现象。
分析原因: 站台板下的排水沟宽度尺寸太小，且深度不够，造成排水不通畅; 站台板下进废水池处预留的排水管管径过小，数量太少，一旦有杂物阻塞，会影响排水沟的排水效果。
解决方法: 适当增大站台板下排水沟的设计尺寸，建议做成 200 × 100( 深) ; 进废水池处建议增加预留排水管数量，加大预留排水管管径。
3 专业技术接口问题
例如，与装修专业的接口，遗漏站厅公共区地漏处的去水花格安装。
分析原因: 在给排水图中，站厅公共区地漏处的去水花格在平面图中未表示，只在通用图中表示其做法，导致安装装修时遗漏去水花格的安装。

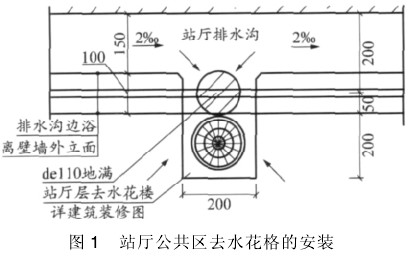

解决方法: 将地漏处去水花格的位置、数量及安装方法提供给装修专业，让装修专业在图 1 中表示，以避免施工时候遗漏。
建议: 在地铁给排水及消防的设计中，会涉及到很多与其他专业的技术接口，包括: 与市政接驳的接口、与土建的接口、与轨道专业的接口、与低压配电专业的接口、与 BAS/FAS 专业的接口、与装修专业接口、与限界专业接口、与线路专业接口、与人防专业接口。在给其他专业提供资料时，必须核实所提资料与自己图纸中内容统一，确保其准确性;其他专业提供的专业也要认真核实。确保施工时不会出现专业接口的问题。
4 设备安装施工问题
例如，纬一街站三号出入口无障碍电梯底部集水井排水问题。
分析原因: 纬一街站三号出入口无障碍电梯底部集水井，原设计考虑为临时集水井，有积水时用手提式潜水泵临时排除积水，但厂家提供的为带控制箱的固定泵，且施工单位已安装完毕。

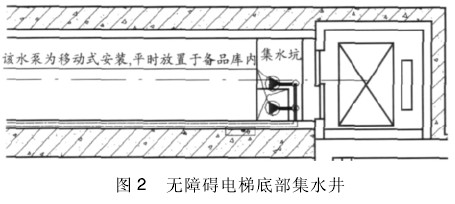

解决方法: 建议运营处将泵控制方式调为手动，当集水坑有积水时开泵抽水，出水管处接软管，将积水排至 3 号出入口截水沟内( 见图 2) 。
5 调试和联调问题
风亭水泵编号与综合监控两者不一致。
分析原因: 提 BAS 资料与本专业施工图资料内容未统一。
解决方法: 将水泵重新编号，与综合监控编号一致。
建议: 仔细核对提 BAS 资料与本专业施工图资料，确保风亭水泵编号与综合监控统一。
6 变更设计问题
在给排水及消防设计中，管道在穿越变形缝处需设置不锈钢软管，用来补偿因温度和压力波动造成的轴向、横向和角位移。
变更内容: 给排水及消防管道在穿越区间结构地裂缝处原设计为整体处理，即在地裂缝区域设置一个3 000 mm 长的不锈钢软管，效果不好。于是现场进行了分段处理，在各沉降缝处增设 500 mm 长不锈钢金属软管，软管伸缩量为 30 mm。
变更原因: 根据《建筑给水排水设计规范》GB 50015 － 2003( 2009 年版) 3． 5． 11 条“给水管道不宜穿越伸缩缝、沉降缝、变形缝。如必须穿越时，应设置补偿管道伸缩和剪切变形的装置”的要求对给排水管道穿越沉降缝设置不锈钢金属软管。纬一街 ～ 小寨区间地裂缝处理现场为分段处理，在各沉降缝处增设不锈钢金属软管。
避免该类变更方法: 设计时随时与其他专业及施工单位沟通，及时发现问题并解决问题，避免施工完毕后的变更。
7 补充设计问题
由于在给排水及消防的施工图中水泵基础、电伴热等内容未在图纸中未表示，所以施工过程中存在内容缺失，无法施工的问题。最后补充了潜污泵安装基础图、消防泵安装基础图、给排水管道电伴热图纸。
建议: 在给排水正式施工图中，将水泵基础大小、高度表示出; 电伴热图纸由电伴热厂家深化后，在图纸上表示出需电伴热的管线范围，温度传感器、电伴热控制箱的位置。施工图中要深化自己专业的设计，把本专业内容表达清晰全面。
8 结束语
在我们在设计过程中，应仔细认真的思考，将问题考虑全面，在施工图中表示全面，使施工图的深度满足施工的要求。与各个专业的接口应清晰明了，提给各个专业的资料应该准确，并与自己的图纸内容统一。同时要做好与施工单位的配合，发现问题及时解决。
