摘　要　针对列车自动防护系统（ＡＴＰ）对软件的高安全性的需求，提出并实现了一种基于ＵＭＬ的需求建模方法。该方法借鉴了形式化语言的特点，在经典的状态机模型上做了改进，引入了超级状态机，并定义了精确的规则和语义，实现了对复杂的ＡＴＰ系统的形式化建模。在某城市地铁线路的信号系统的应用表明，此方法建立的需求模型避免了语言描述的二义性，降低了软件故障率，提高了ＡＴＰ系统的安全性，且更易于开发和维护。

关键词　列车自动防护，需求建模，统一建模语言，形式化方法，安全性



      在现代公共交通系统中，城市轨道交通系统以其高速便捷等特点显示出越来越突出的作用和地位。列车运行防护系统（ＡＴＰ）作为轨道交通系统的关键子系统，担当着保障行车安全和提高列车运行效率的重任，具有很高等级的安全性要求，在铁路应用标准ＥＮ５０１２８中指出ＡＴＰ系统的安全性等级为ＳＩＬ４^［１］。近年来，基于形式化和基于模型的设计方法为提高列车运行控制系统的安全性提供了有效途径^{［２，３］}，但是系统安全不仅要从设计阶段保证，更要从需求阶段保证。很多研究重点在于提高设计阶段的安全性，而忽略了需求分析阶段作为系统开发生命周期的第一个阶段对系统安全性的至关重要的作用。有报告指出，在软件生命周期中，一个错误发现得越晚，修复错误的费用越高，被检查出来的错误的５６％产生的根源可以追溯到需求阶段^［４］。有研究者关注于在建模中引入形式化方法来减少描述的二义性^［５］，但形式化方法过于依赖数学符号与逻辑推理，比较繁杂且不容易理解。而对于复杂的ＡＴＰ系统，单纯的一个说明或公式系统不能准确地刻画实际需求，在具体的项目中必须根据实际情况考虑需求的形式化程度。与形式化方法相比，统一建模语言（ＵＭＬ）具有简洁、可视化、标准化的特点，而且更具综合性，易于被开发人员掌握，不需要进行大量的培训，可以有效地提高开发效率^{［６，７］}。

      基于以上原因，本文结合各种方法的优缺点^［５］，提出一种半形式化的面向对象的需求分 析 建模 方法：基于ＵＭＬ的ＡＴＰ软件需求建模方法。该方法借鉴了形式化语言的特点，在ＵＭＬ模型上做了改进，可以精确地描述需求，并且可以使用模型验证工具对其进行验证。此外，建立的需求模型可以实现需求分析到软件框架设计阶段的平滑过渡，并为后续的软件架构设计和软件测试提供精确的依据。

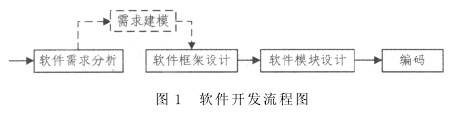

      在ＥＮ５０１２８中，定义了一个Ｖ－模型的软件开发生命周期^［１］，描述了安全相关软件的开发过程中主要包含需求分析阶段、框架设计阶段、模块设计阶段及编码阶段。由于目前列车自动防护系统软件需求的分析方法主要依赖于分析者的经验和对系统的熟悉程度，很难满足ＥＮ５０１２８标准^［１］对软件需求的清楚准确、无二义性、可验证、可测试等特性的要求，因此，本文提出在需求分析阶段后进行需求建模，以实现需求分析到软件框架设计阶段的平滑过渡，如图１所示。

      需求模型通常使用图形符号来创建，并辅以文字说明描述，从而避免了需求分析中自然语言的不一致性和二义性。因此，使用需求建模的方法可以以简洁、准确、结构清晰的方式描述软件需求，提高系统安全性。

      统一建模语言ＵＭＬ作为一种用于描述可视化和构架软件系统的半形式化建模语言，它不仅统一了Ｂｏｏｃｈ、ＯＭＴ和ＯＯＳＥ等方法中的基本概念，而且吸取了面向对象技术领域中其他流派的长处，其中包括非ＯＯ方法的影响，从而更具综合性^{［６，７］}，很适合对大规模、复杂的软件系统进行建模。此外，ＵＭＬ多种类型的图形表示（如用例图、类图、序列图、状态图、活动图等）适用于系统开发过程中从需求分析到系统完成后测试等系统开发的不同阶段^［８］。

      ＵＭＬ状态图的重点在于说明对象的状态及其状态之间的转移。状态图主要用于描述一个对象在其生存期间的动态行为，表现为一个对象所经历的状态序列、引起状态转移的事件，以及因状态转移而伴随的动作。一般可以用状态机进行建模来描述控制流，用状态图显示状态机。

      ＡＴＰ系统是一个庞大而复杂的系统，包含许多复杂的逻辑状态的转换，可能的状态数也很多，在状态分析和ＵＭＬ建模中很容易引入错误。因此，本文采用分层次结构化的状态机模型，即超级状态机的方法来设计模型。所谓超级状态机方法，是用一个超级状态来封装一系列独立的状态，这个超级状态在高层模型中被当作一个状态，在下一级模型中就展开成了一系列状态^［９］。

      ＵＭＬ所建立的面向对象的系统模型是一种半形式化的模型，这种模型由一系列的图形符号构成，这些符号并没有严格的形式化的定义。本文借鉴形式化语言的特点，提出通过一系列预先定义的详细准确的语义和规则将ＵＭＬ模型的语言描述形式化的方法。这种语义表达和规则，简洁易于理解，汲取了形式化语言精确性的特点，却不像形式化语言那么抽象和繁杂，易于掌握和学习。例如在建立的需求模型中有一条规则定义，如图２所示。由图可知，从状态Ｓｔａｔｅ＿１到状态Ｓｔａｔｅ＿２的转换条件表示为Ｔ＿［Ａ，Ｂ，～Ｃ，～Ｄ］。规则Ｔ＿［Ａ，Ｂ，～Ｃ，～Ｄ］表示满足条件Ａ和Ｂ并且不满足条件Ｃ和Ｄ，即当满足条件Ａ、Ｂ且不满足条件Ｃ、Ｄ时可以由状态Ｓｔａｔｅ＿１转换到Ｓｔａｔｅ＿２。

      经过这两点改进的ＵＭＬ状态机建模方法，可以将需求中复杂的条件清晰化、简单化，建立精确的需求模型，实现ＡＴＰ需求分析的准确描述。下节将以ＡＴＰ系统软件设计实例来说明整个建模过程。



      ＡＴＰ子系统连续、自动地对轨道区段状态及列车位置进行检测，以保证系统对列车进路的安全控制和对列车运行速度及间隔的安全控制。在其他子系统出现异常时，ＡＴＰ系统能够导向安全，并且具有完善的降级运行功能。ＡＴＰ子系统具有在各种驾驶模式下对列车运行的超速防护功能^［１０］。

      ＡＴＰ系统应用软件通过安全平台软件提供的接口来获取可靠的数据和安全的数据输出。结合ＡＴＰ系统功能的特点，ＡＴＰ系统软件可划分为以下几个模块：底层平台管理、系统初始化模块、数据库服务、业务处理、列车定位、列车测速、门控与发车、目标点计算、ＡＴＰ曲线计算和列车监控模块。其中，列车监控模块主要负责完成列车的模式管理功能及列车运行状态的监控。下面仅以列车模式管理功能为例，说明本文所描述的ＡＴＰ软件需求建模的过程。

      ＡＴＰ应用软件的列车模式管理功能保证了对驾驶模式的控制和模式之间的转换。车载设备应周期性地检查列车当前运行模式所具备的条件是否满足，如果不满足则采取相应的安全措施。列车所允许的驾驶模式转换应能通过人工或自动的方式完成。ＡＴＰ系统应用软件设计了如下控制模式：

      ·ＡＴＯ：列车全自动驾驶模式

      ·ＡＴＰＭ：ＡＴＰ防护的人工驾驶模式

      ·ＡＴＢ：自动折返模式

      ·ＲＭ＿Ｆ：受限的人工驾驶模式（向前）

      ·ＲＭ＿Ｒ：受限的人工驾驶模式（向后）

      ·ＩＡＴＰＭ：点式ＡＴＰ驾驶模式

      ·ＩＡＴＯ：点式ＡＴＯ自动驾驶

      ·ＥＢＭ：紧急制动模式

      ·ＮＲＭ：人工驾驶模式

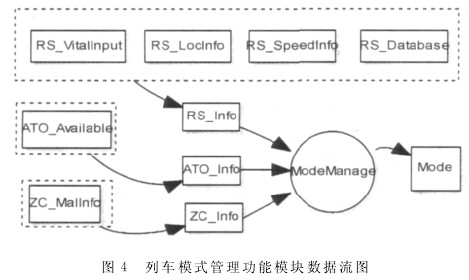

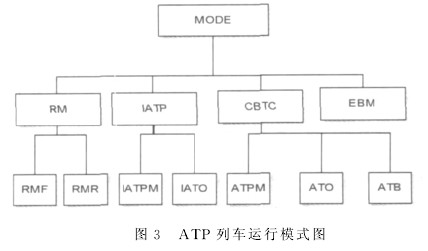

      根据以上所描述的功能需求和各个模式所要实现的功能及相互关系，可利用超级状态的方法将模式进一步划分层次，如图３所示。在ＣＢＴＣ模式下，车载设备能够接收区域控制器发送的移动授权信息以及相关的地面设备状态数据；在点式ＩＡＴＰ模式下，车载设备仅根据相关的地面设备状态数据运行；在ＲＭ模式下，由司机人工驾驶列车，车载设备仅提供列车运行最高限速。如图４所示，列车模式管理功能模块的外部接口输入有：列车自动运行系统（ＡＴＯ）状态数据、列车ＩＯ数据、区域控制器（ＺＣ）有效数据、测速数据和定位数据；此功能模块的输出为列车当前的运行模式。

      具体来说，ＡＴＰ软件系统需要从列车ＩＯ接口获取离散的安全输入数据，从测速定位模块获取速度信息及列车定位信息；从轨道数据库ＤＳＵ获得有效的线路数据库数据；从ＺＣ接口获取ＺＣ的状态数据及ＭＡＬ数据；从ＡＴＯ获取相关工作状态数据。根据各个模式的功能特点分析得出此模块的模式运行需要判断以下运行必备条件：

      １．与ＺＣ的链接状态是否正常

      ２．ＡＴＯ工作状态是否健康

      ３．列车定位功能是否正常

      ４．本端ＣＣ激活且另端ＣＣ未激活

      ５．ＡＴＢ　Ｋｅｙ是否有效

      ６．是否存在有效的点式移动授权

      ７．是否存在有效的ＺＣ移动授权

      ８．测速功能是否正常

      ９．模式开关２是否处于ＮＯＲＭＡＬ位置

      １０．方向控制器是否处于ＦＷＤ位置

      １１．方向控制器是否处于ＲＥＶ位置

      １２．列车完整性是否正常

      １３．车门未旁路且车门状态合法

      １４．线路数据库是否可用

      １５．是否处于紧急制动状态

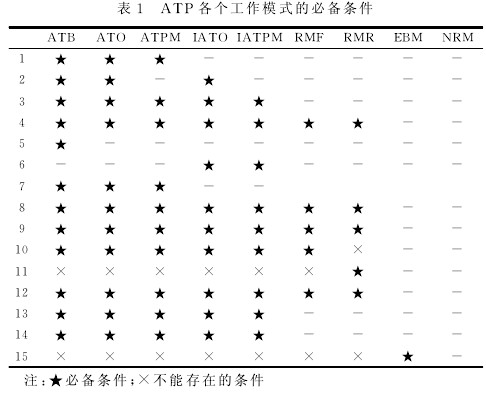

      根据对需求的分析可得出在各个模式下的运行必备条件，如表１所列。表中各行表示上述的１５个必备条件，各列表示ＡＴＰ的各个工作模式。

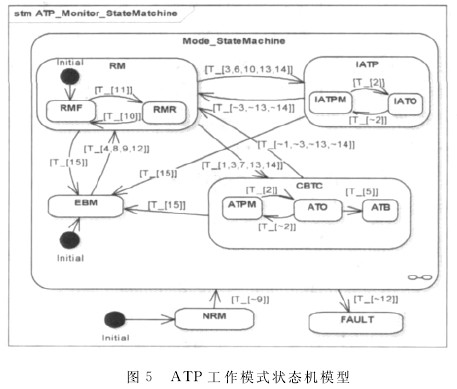

      由此表可以看出，各个模式下的必要条件各不相同。此外，该功能模块的模式有以下几个特点：每个周期都有一个控制模式状态存在，每个模式下都会执行一定的操作，各个控制模式之间可以通过一定的条件触发进行转换。如当列车在ＲＭＦ模式下运行时，如果ＡＴＰ曲线计算模块计算得出ＩＡＴＰ模式可用，而且从列车ＩＯ接口采集获得的模式选择开关位于ＩＡＴＰ模 式，则列车控制模式由ＲＭＦ模式转换到ＩＡＴＰ模式。基于以上特点，可以用状态机模型对列车模式管理模块进行建模。各个模式之间的状态转换图如图５所示，图中对各个模式之间的转换条件都做了清晰的标示。例如ＲＭ模式与ＣＢＴＣ模式之间的转换条件Ｔ＿［１，３，７，１３，１４］表示：当满足表１中１，３，７，１３，１４条件时，列车模式管理模块会将当前列车的模式由ＲＭ模式切换到ＣＢＴＣ模式，再根据条件２和５判断其应该为ＡＴＰＭ，ＡＴＯ或者ＡＴＢ模式。

      本研究使用沈阳１号线线路数据为对象，开发了ＡＴＰ自动防护系统软件，并在仿真平台上进行了功能模拟。图５所示模型中，共有２０条转换规则，分别对应ＡＴＰ系统的１２条需求。结果证明，用以上状态机模型开发的代码可以满足９１％以上的需求，而未使用此模型开发的系统只满足了７５％的需求描述。因此使用该方法设计的需求模型可以满足列车在各个场景下的模式转换，很好地满足了需求。

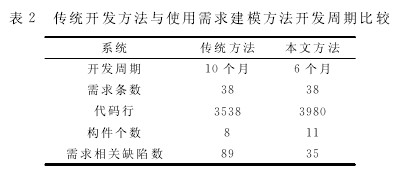

      此外，通过此方法建立的ＡＴＰ软件需求模型精确、可靠，提高了ＡＴＰ系统的安全性，降低了软件故障失效率，更易于开发、测试和维护。表２中比较了传统的开发方法和本文中的需求建模的方法。从表中的数据可以看出，由于采用了需求建模的方法，所开发的系统开发周期大大缩短了，同时与需求相关的缺陷数大大降低了。因此，该方法很大程度上提高了系统的安全性，很好地满足了系统需求。

      结束语　在计算机软件越来越多地应用于安全相关领域的今天，本文提出采用ＵＭＬ技术对ＡＴＰ应用软件进行需求建模的方法，在体现了面向对象需求分析技术的优势和特点的同时，还使ＡＴＰ应用软件复杂的需求得到直观、明晰的描述，有效地解决了文字描述的二义性等固有问题；并且使软件开发及维护阶段的工作能够顺利进行，提高了开发效率，确保了软件产品的质量。本文所提出的开发方法，为实际的ＡＴＰ软件的需求分析以及相关的开发研制工作提供了一个新的思路。但本文未使用模型验证工具对所建立的需求模型进行验证，这将是后续研究的重点。



［１］ＣＥＮＥＬＥＣ．Ｒａｉｌｗａｙ　ａｐｐｌｉｃａｔｉｏｎｓ－Ｃｏｍｍｕｎｉｃａｔｉｏｎｓ，ｓｉｇｎａｌｉｎｇ　ａｎｄ ｐｒｏｃｅｓｓｉｎｇ　ｓｙｓｔｅｍｓ－Ｓｏｆｔｗａｒｅ　ｆｏｒ　ｒａｉｌｗａｙ　ｃｏｎｔｒｏｌ　ａｎｄ　ｐｒｏｔｅｃｔｉｏｎ ｓｙｓｔｅｍｓ［Ｓ］．ＥＮ　５０１２８：２００１／ＩＥＣ　６２２７９：２００２

［２］Ｂｅｈｍ　Ｐ，Ｂｅｎｏｉｔ　Ｐ．ａ　ｓｕｃｃｅｓｓｆｕｌ　ａｐｐｌｉｃａｔｉｏｎ　ｏｆ　Ｂ　ｉｎ　ａ　ｌａｒｇｅ　ｐｒｏｊｅｃｔ［Ｊ］．Ｌｅｃｔｕｒｅ　Ｎｏｔｅｓ　ｉｎ　Ｃｏｍｐｕｔｅｒ　Ｓｃｉｅｎｃｅ，１９９９，１（１７０８）：３６９－３８７

［３］Ｗａｎｇ　Ｈａｉ－ｆｅｎｇ，Ｇａｏ　Ｃｈｕｎ－ｈａｉ，Ｌｉｕ　Ｓｈｕｏ．Ｍｏｄｅｌ－ｂａｓｅｄ　ｓｏｆｔｗａｒｅ ｄｅｖｅｌｏｐｍｅｎｔ　ｆｏｒ　ａｕｔｏｍａｔｉｃ　ｔｒａｉｎ　ｐｒｏｔｅｃｔｉｏｎ　ｓｙｓｔｅｍ［Ｃ］∥Ｃｏｍｐｕ－ｔａｔｉｏｎａｌ　Ｉｎｔｅｌｌｉｇｅｎｃｅ　ａｎｄ　Ｉｎｄｕｓｔｒｉａｌ　Ａｐｐｌｉｃａｔｉｏｎｓ，２００９．ＰＡＣＩＩＡ，２００９：４６３－４６６

［４］Ｔａｖｏｌａｔｏ　Ｐ，Ｖｉｎｃｅｎａ　Ｋ．Ａ　Ｐｒｏｔｏｔｙｐｉｎｇ　Ｍｅｔｈｏｄｏｌｏｇｙ　ａｎｄ　Ｉｔｓ Ｔｏｏｌ［Ｍ］∥Ｂｕｄｄｅ　Ｒ，ｅｔ　ａｌ．，ｅｄｓ．Ａｐｐｒｏａｃｈｅｓ　ｔｏ　Ｐｒｏｔｏｔｙｐｉｎｇ．Ｂｅｒｌｉｎ：Ｓｐｒｉｎｇｅｒ－Ｖｅｒｌａｇ，１９８４：４３４－４３６

［５］ 万黎，毋国庆，吴怀广．面向行为的需求建模研究及实现［Ｊ］．计算机科学，２０１１，３８（４）：１７５－１８１

［６］Ｈｕｌｌ　Ｅ，Ｊａｃｋｓｏｎ　Ｋ，Ｄｉｃｋ　Ｊ．Ｒｅｑｕｉｒｅｍｅｎｔｓ　Ｅｎｇｉｎｅｅｒｉｎｇ［Ｊ］．Ｓｐｒｉｎｇｅｒ，２０１０，３（６）：４７－７６

［７］ 史英海．ＵＭＬ在航天器姿态与轨道控制应用软件需求建模中的应用［Ｊ］．空间控制技术与应用，２００８，３４（３）：４２－４５

［８］ 周慧华，郑明辉．一种改进的软件工程需求建模框架［Ｊ］．微机发展，２００４，１４（２）：７５－７７

［９］ 萨默维尔，程成．软件工程［Ｍ］．北京：机械工业出版社，２００７：１０６－１０９

［１０］ＩＥＥＥ　Ｒｅｃｏｍｍｅｎｄｅｄ　Ｐｒａｃｔｉｃｅ　ｆｏｒ　Ｃｏｍｍｕｎｉｃａｔｉｏｎｓ－Ｂａｓｅｄ　Ｔｒａｉｎ Ｃｏｎｔｒｏｌ（ＣＢＴＣ）Ｓｙｓｔｅｍ　Ｄｅｓｉｇｎ　ａｎｄ　Ｆｕｎｃｔｉｏｎａｌ　Ａｌｌｏｃａｔｉｏｎｓ［Ｓ］．ＩＥＥＥ　１４７４．３－２００８
