东莞市市域快速轨道交通规划设计思考



3.3.2　东莞市域快速轨道交通与珠三角城际铁路的关系

      在一般意义上,“城际铁路”的功能定位是满足经济发达地区城市与城市重要交通节点之间客流的快速出行需求。为满足城市与城市之间快速出行要求,列车速度高、停站少、舒适性好。

      “市域快速轨道交通”的功能是满足城镇发展和人口分布相对均衡的组团式城市空间结构或者都市圈外围组团或卫星城与城市核心区的交通出行需求(包括根据区域发展的要求可能适当延伸跨市域的线路)。目前,在国内北京、上海和广州大都市轨道交通线网中已出现具有市域快速轨道交通功能的线路,但市域快速轨道交通线网还不多见,而东莞是国内目前第一个规划建设市域快速轨道交通网络的城市。

      市域快速轨道交通服务既要求列车具有较高的速度,又要求适应站点合理分布具有一定可达性的特点,同时必须考虑乘客乘车便捷和安全的要求。根据国内外市域快速轨道交通发展的经验来看,市域快速轨道交通的速度目标值一般在100~120km/h。

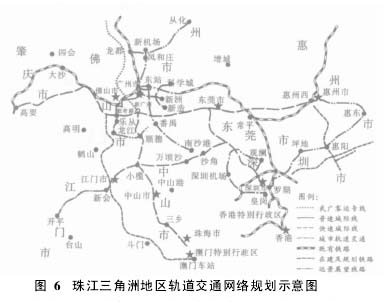

      根据对珠三角轨道交通网络(包括穗莞深城市或市域快速轨道交通网络)的分析研究,笔者认为在功能定位上珠江三角洲轨道交通网络可分为以下4个层次:

      国铁干线铁路:服务于全国范围长距离的快速出行,发车频率较低,出行时间根据出行距离差异较大。

      区域城际铁路:服务于珠三角地区中长距离的快速出行,并为上层次轨道交通集疏客流,发车频率较高,出行时间一般在1h左右。

      市域快速轨道交通:服务于市域范围中短距离的快速出行,并为上层次轨道交通集疏客流,发车频率高,出行时间一般应控制在1h以内。

      城市轨道交通:主要服务于城市范围中短距离的出行,并为上层次轨道交通客流接驳换乘。

      以上4个层次的轨道交通服务客流“各有侧重、相互补充、相辅相成”,通过合理的规划可形成“功能分工明确、结构层次清晰、接驳换乘方便”的珠三角地区“1h交通圈”轨道交通网络的有机整体。

4 东莞市域快速轨道交通重要规划设计原则和建设标准的思考

　　为实现东莞市市域快速轨道交通的功能,满足客流出行特征要求,合理选择轨道交通制式和建设标准是其规划、设计和建设的关键技术问题。市域快速轨道交通与城市轨道交通有相似之处。但是,笔者通过东莞市域轨道交通的研究认为以下的原则和标准需要在规划设计时认真研究和思考:

4.1 合理的线网布局和线站位规划

      东莞市市域快速轨道交通在线网布局上已充分体现了“内聚外联”的功能。但是,由于线路长,要实现市域“1h交通圈”或“1h经济圈”的规划概念,线路的旅行速度应达到60km/h以上。对此,笔者认为:规划设计应研究和解决站点合理布局与线路速度目标、轨道交通快捷性与可达性的平衡。根据东莞轨道网的特点,线站位设置的原则为平均站间距应达到3~5km,在线路经过的各镇均应设站,而在各组团中心应适当加密站点的设置(可以控制在2km左右),而各组团之间可根据城市发展规划加大站间距离至5~10km。

4.2 轨道交通制式的选择

      目前,国内外城市快速轨道交通制式可以选择常规轮轨系统(我国建设标准的A型或B型车)、直线电机运载系统、自动导轨系统、中低速磁浮系统、单轨系统和交流牵引动车组等。由于市域快速轨道交通客流特征与城市轨道交通更为相近,结合其平均旅行距离更长的特点,在制式选择上应按“满足功能、技术成熟、安全可靠、经济实用”的原则,并兼顾与区域内轨道交通制式的衔接和接驳进行多方案分析比选。根据东莞市城市总体规划、本线网功能定位、工程线路条件和客流特征借鉴国内外的经验及基于乘客安全的考虑选择最高运行速度为120km/h的B型直流牵引快速轨道交通制式。

4.3 定员标准和设计运输能力

      车辆采用B型车,车辆定员标准的确定考虑到市域快速轨道交通具有乘客上下车频繁、行车密度较高的特点,列车定员应考虑设置足够的车门数量和宽度并以站席为主。但是,市域快速轨道交通乘客平均乘距较长,定员标准应考虑在满足方便乘客上下车前提下适当增加坐席并降低站席标准至4~5人/m²,系统运输能力应按不超过城市轨道交通标准30对/h行车密度考虑。

4.4 线路及土建工程

      由于市域快速轨道交通规划选线和站点设置,原则上选择在城市和城市组团的中心发展地区和客流聚集的走廊,规划设计对城市环境和景观要求较高。因此,在线路和土建工程规划设计遵循了以下主要原则和标准:

      (1)在满足线网规划走廊的条件下,应满足并尽可能改善线路运营条件。线路条件一般要求最小曲线半径不小于800m,困难条件不小于400m的要求。

      (2)在满足环境景观和城市发展要求的条件下,应充分考虑节省工程投资、降低运营成本、提高投资效益,线路尽可能采用地面或高架敷设。

      (3)在满足系统运输能力的条件下,尽可能减小车站的规模,车站有效站台长度应尽可能控制在100m以内。

      (4)对于高架车站、区间结构应引入环境与景观设计理念,使轨道设计与城市设计及人居环境融为一体。

4.5 主要机电设备系统

      机电设备系统是市域快速轨道交通工程的重要组成部分,是保证市域快速轨道交通“安全、可靠、高效、快捷”运营的基本条件。由于市域快速轨道交通系统运输能力和标准接近城市轨道交通标准,主要机电设备系统构成和标准应参照城市轨道交通标准执行。根据市域快速轨道交通为线路长、站距大、高架比重大的中运量轨道交通系统的特点,在保证系统功能的前提下考虑实用性和经济性应优化和简化系统配置。

5 关于市域快速轨道交通规划建设的几点体会

　　(1)随着我国社会、经济和城市化的快速发展,在经济发达和交通拥堵的各大城市轨道交通有了快速的发展。但是,由于行政区划和条块分割在大都市圈、经济带、城镇连绵带或城市群如何构建“功能合理、层次分明、高效实用和可继承发展”的区域轨道交通网络值得各级相关部门和业内人士根据我国的国情认真研究思考和高度关注。

      (2)作为市域快速轨道交通规划设计需认真分析和研究与区域内各层次轨道交通的关系,处理好与上层次轨道交通———国铁干线和城际轨道交通的接驳换乘;处理好同一层次或下一层次轨道交通网络的衔接换乘;与相邻城市同层次轨道交通是采用接驳换乘形式,还是跨市域贯通运营形成区域快速轨道交通需要结合旅客流出性特征认真分析研究。

      (3)由于市域快速轨道交通是市域范围、组团间甚至跨市域的快速轨道交通干线,只能将提供快捷的“站到站”服务作为规划设计的主要思路,因而不能提供“门到门”服务。可达性的不足,要求在市域快速轨道交通规划建设时,应同步做好综合交通体系规划。因此,切实做好轨道交通与其他交通方式的接驳换乘,对充分发挥综合交通体系的功能和效益至关重要。

      (4)根据市域快速轨道交通功能定位和客流特征,合理选择轨道交通制式和工程建设标准。对“促进城市发展、改善环境质量、提高服务水平、节省工程投资、降低运营成本、增加投资效益”至关重要。

      (5)根据国内外轨道交通发展的经验来看,我国市域快速轨道交通在今后很长一段时间内将得到快速发展。为了我国市域(包括跨区域)快速轨道交通的健康、有序和可持续的发展,除加强各行政区内各层次交通规划编制的编制,同时应加强区域范围内相关规划的协调,整合区域内各层次轨道交通以及其他交通方式成为一个有机的整体,以充分发挥区域交通的功能和效益。同时,应进一步加强相关制度、规范、标准体系的建设,以规范和指导相关的规划和建设。



参考文献:

[1]中国城市规划设计院、东莞市城建规划院.东莞市市域总体规划(2005~2020)[R].2004(12).

[2]中国城市规划设计院、东莞市城建规划院.东莞市轨道交通网络规划[R].2004(12).

[3]铁道第二勘察设计院.东莞市市域快速轨道交通R1、R2、R3线工程预可行性研究报告[R].2005.

[4]发改交运[2005]509号,国家发改委关于印发《珠江三角洲经济区城际快速轨道交通线网规划研究报告(2005—2020)》的通知[Z].

[5]王灏.关于城市轨道交通快线发展的研究[J].都市快轨交通,2006(3):3-6.

[6]杜彩军,蒋玉琨.城市轨道交通与其他交通方式接驳规律的探讨[J].都市快轨交通,2005(3):45-49.

[7]徐正和.长江三角洲区域轨道交通的探讨[J].现代城市轨道交通,2004(4):1-4.

[8]南敬林.城际轨道交通的特点和修建的必要性[J].都市轨道交通,2005(3):7-10.
