地铁隧道联络通道冻结孔布孔方式
摘 要 地铁隧道联络通道冻结施工的最薄弱环节为隧道开挖对侧顶部区域的冻结。目前,该区域的冻结存在单排长孔冻结和长孔加短排加强孔冻结两种布孔方式。通过对杭州、上海的3个不同布孔方式的地铁联络通道工程现场温度数据的收集,冻结、开挖期间冻结效果的观测,以及钻孔施工情况的分析与对比,发现采用短排加强孔的冻结效果有明显的提升,但是过度密集的布孔可能会造成断管问题的出现。
关键词 地铁隧道;联络通道;冻结孔;布孔方式
自20世纪90年代后期以来,冻结法施工以其加固土体的强度高、封水性好、安全可靠及超强的可控性等特点,被广泛应用于地铁隧道旁通道的施工中。在上海、杭州等沿海城市,冻结法已经成为复杂地层条件下地铁隧道联络通道最为可靠的施工方法[1-4]。
冻结法施工是在待加固区域周围形成一圈有效的冻土帷幕,以达到封水、承压的目的。冻土帷幕的形成状况决定着整个工程的成败[5]。在整个冻土帷幕中,最薄弱的环节为开挖隧道对侧的顶部区域。目前,冻结孔的布置一般采用从冻结站一侧向另一侧打一排长孔,并在对侧通过冷冻排管及保温板保温。但目前部分工程中出现了为加强对侧顶部的冻结,在对侧加入一排较短冻结孔来加强该区域的冻结。本文通过对杭州地铁某联络通道工程(含两个联络通道)的冻结过程,对不同布孔方式造成的冻结效果、成孔控制程度等因素进行分析,讨论短孔加强冻结的有效性。
1 工程概况
杭州地铁1号线某隧道工程区间内设置联络通道2个及泵站1个。1#联络通道左、右线中心(圆心)标高分别为-23.495m、-23.552m;2#联络通道左、右线中心 (圆心)标高分别为-19.006 m、-18.984m。两单线隧道中心距均为12.00m。其中1#联络通道所处土层为⑥2淤泥质粉质黏土层、⑧2淤泥质粉质黏土层、⑨1粉质黏土层、
细砂层及
圆砾层。2#联络通道所处土层为④3淤泥质粉质黏土层、⑥2淤泥质粉质黏土层、⑨2淤泥质粉质黏土层及⑨1粉质黏土层。两处联络通道开挖对侧顶部的短排孔均处在⑥2层淤泥质粉质黏土层中。为了对比不同布孔方式的区别,本文另选取了一处两单线隧道中心距为13.00m的联络通道(简称3#联络通道)及泵站工程进行数据的收集。3#联络通道开挖对侧顶部区域为⑤2粉质黏土层。3#联络通道开挖对侧顶部采用长孔进行冻结,并敷设冷冻排管及保温板。
1#联络通道于2010年8月3日首先开始冻结孔施工,2010年9月17日冻结孔施工完成,9月19日正式开始冻结。冻结初期,发现右线上部短排冻结孔盐水流量未满足要求,后于透孔处增加管道泵加强循环,达到了盐水流量的设计要求。2010年10月5日发现该排冻结管部分孔位出现化冻现象,并有盐水滴落。经打压测试,发现该排孔的两个冻结孔发生断裂,盐水沿冻结管渗漏至土体外,出现化冻现象。随后,于10月8日、10月16日再次有2根冻结管出现上述现象。最终决定对该排冻结孔进行下套管处理。
经过分析认为,出现上述状况的主要原因为:右侧上部较以往旁通道工程多布设了一短排冻结孔,因冻结孔数多、间距小,且冻土体积大、冻胀压力大、冻结孔之间的挤压力大,最终引起冻结管断裂。

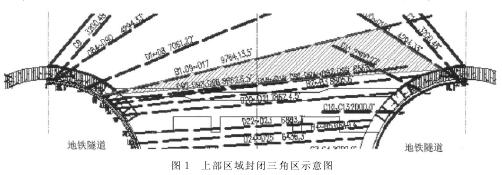

上述断管发生时间为冻结壁交圈期间,冻结管之间产生相互挤压。另外,由于整个上部区域出现了一个封闭的三角形区域(如图1),使冻胀压力无法释放,最终造成了断管现象。
由于2#联络通道在上部冻结孔布置中采用了与1#联络通道相同的布置方式,根据1#联络通道的经验,对2#联络通道该排冻结孔采取了在开机10天后停止冻结10天,使图1中封闭三角区的四周不会产生封堵过死的问题,以达到避免断管的目的。于是在2#联络通道积极冻结10天后,即2010年10月15日对右线隧道上部孔D63~D74停止冻结10天,至2010年10月26日再次开始冻结。经此处理后,直至开挖前未发生冻结管断裂现象。
作为对比工程,3#联络通道于2011年3月19日开始冻结,共积极冻结50天,冻结期间冻结设备、测温系统运转正常,具有较好的可对比性。
2 现场温度实测
2.1 测温孔布置

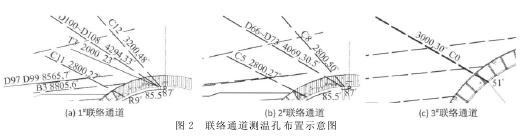

在1#联络通道该区域内布设2个测温孔,编号分别为C11、C12;在2#联络通道布设2个测温孔,编号分别为C5、C8;在3#联络通道布设1个测温孔C0(具体位置见图2)。
测温孔布置方法:在钢管片预留格仓位置埋设孔口管并用双快水泥充填,使用钢板封闭后二次开孔完成测温孔施工。施工至指定位置并布置好测温线路后,关闭测温孔阀门。测温点主要布置在各测温点壁后10cm位置及测温孔孔底位置[6]
2.2 温度实测数据分析
由于浅部区域测温孔受外界干扰较大,温度波动较为明显,故对于3个联络通道均采用深部测温数据进行分析。

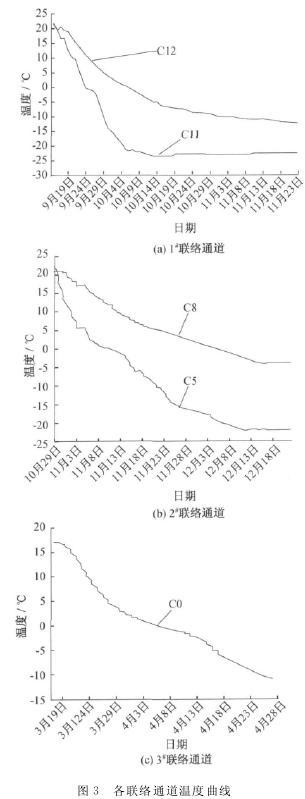

由于各个联络通道开机时间不同,测温数据的采集均采用自开始冻结至开挖前这段时间内的数据。根据各联络通道测温孔所测温度随时间变化情况绘制了相应的温度曲线,见图3所示。
经分析认为,图3中的3个联络通道的测温孔C11、C5、C0所测温度基本相对应,至冻结后期各测温孔温度变化均趋于缓慢,但各孔温度下降趋势又有明显区别。
1)1#联络通道:由于冻结孔较多,盐水与土体温度梯度较大,热交换较强,土体温度随时间迅速下降,每天下降为(1~2)℃;约20天后土体的热交换基本达到平衡,温度下降较为平缓,并最终维持在-20℃左右。
2)2#联络通道:由于冻结期间采取间歇式停冻方式进行冻结,经过初期10天冻结后,短孔进行停冻,温度曲线出现短暂回升后继续下降,但下降趋势较为平缓。总体温度下降速度约维持在每天下降(0.8~1.0)℃。最终在40天左右土体的热交换达到平衡,温度维持在-20℃左右。
3)3#联络通道:由于只采用长孔冻结,土体降温速度缓慢、均匀,每天下降约为0.6 ℃,初期降温速度稍快于后期,至开挖开始前温度降至-10 ℃以下,但仍有下降趋势。
经实测温度分析,截止开挖前,1#、2#、3#3个联络通道冻结区域平均温度分别为-19.8 ℃、-18.7℃、-12.4℃。
通过以上分析可以看出,采用短排冻结孔加强后拟加固区域冻结效果有明显提升。这对于联络通道开挖最为薄弱的开挖对侧顶部区域的加固就显得更为安全、可靠。2#联络通道采用间歇式冻结后,最终冻结效果相比1#联络通道并未产生较大变化,二者冻结效果基本一致。但考虑到实际操作中的可行性等因素,参考集水井加强孔的布置形式,拉大孔间距、减少短排加强孔数目的布孔方式更为可行、有效。
2.3 冻结期间的观测情况
由于采用了不同的布孔方式,对于土体的冻结效果有着明显的区别。1#、2#联络通道开挖至该区域后发现,土体暴露面的结霜十分明显、均匀。3#联络通道则结霜面积较前者小,且不十分均匀。
观测期间1#联络通道外部冻结器在开始冻结后数天就迅速结霜,且结霜情况均匀、良好。通过测温孔观测发现,冻土帷幕的发展速度较快,且由于两侧双排孔交叉造成冻结孔间距减小,冻土帷幕迅速出现交圈现象,造成了内部冻胀力无法释放。在冻结16天左右整个上部三角区域基本同时交圈,最终造成短排盐水管路受到来自两侧及内部土体冻胀力的同时作用,相继出现断管及盐水渗漏现象。由于发现断管后及时进行下套管处理,因此并未出现大于24h的停冻,土体温度也未出现回升,在维持原有温度的情况下直至开挖阶段。
2#联络通道初期冻结较为正常,冻结10天后结霜正常;停止短孔冻结后,并未出现化冻现象,结霜效果基本维持原有状态,数天后出现进一步结霜状况。截止开挖前,结霜状况与1#联络通道基本相同。整个冻结过程中未出现断管情况。
3#联络通道仅布设单侧冻结孔,在对侧铺设冷冻排管及保温板进行保温。通过对保温板内部结霜情况的观测,随着冻结时间的延长,保温板结霜均匀,但由于缺少短排冻结孔的加强,冻结效果较1#、2#联络通道差。
通过观测发现,增设了短排冻结孔后,冻结效果有了明显加强,但冻结发展过于迅速,造成断管现象的出现。因此,对采用短排冻结措施,应控制增设冻结孔的数量,并对冻结频率进行适当的优化。
3 结语
通过对不同布孔方式的联络通道温度场的对比可以发现,不同的布孔方式对联络通道对侧顶部区域冻结效果有极大影响。由于顶部区域是联络通道开挖过程中风险最大的区域,综合分析钻孔及冻结情况,可得出以下结论:
1)在开挖对侧上部布设短孔对于该区域冻结有明显的加强效果,但由于可能产生冻胀力无法释放等问题,孔位布设间距宜较大些,可参考下部加强孔区域进行布设或采用短期停冻释放压力等处理措施。
2)对于两单线隧道间距较大又无需双侧冻结的联络通道,通过短排冻结孔加强的布设可以减少上部冻结孔的长度,从而有效避免冻结孔偏斜过大、施工困难等问题的发生,并可增强该区域的冻结效果。
参考文献
[1] 韩玉福,李方政.地铁联络通道冻土融化规律实测研究 [J].上海建设技术,2009(4):53.
[2] 毕贵权,程形燕,石磊,等.地铁隧道水平冻结法施工冻结壁温度场影响参数分析 [J].兰州理工大学学报,2009,35(3):121.
[3] 胡向东,肖朝昀,毛良根.双层越江隧道联络通道冻结法温度场影响因素 [J].地下空间与工程学报,2009,5(1):7.
[4] 李磊,郭红波,丁季华,等.地铁隧道联络通道冻结法施工三维温度场及性状分析 [J].上海大学学报:自然科学版,2006,12(6):641.
[5] 胡向东,赵飞.主隧道结构散热对联络通道冻结效果的影响[J].岩土力学与工程学报,2009,28(增1):3109.
[6] 高玉宝.冻结法施工的地铁旁通道施工工艺研究 [J].山西建筑,2010,36(14):313.
