地下连续墙深基坑支护施工技术
摘 要:福州地铁1号线白湖亭车站主体位于仓山则徐广场西南侧地下,周边为城市主干道、房屋等,基坑开挖面积大而深。基坑支护结构采用地下连续墙加钢支撑等支护体系,整个支护安全完成了土方开挖及地下主体结构施工。
关键词:超深基坑 地下连续墙 钢支撑 基坑开挖 监测
1 工程概况
福州地铁1号线白湖亭车站位于仓山则徐大道下,基本呈东南至西北走向,车站东侧为广场与绿地,西侧为城市主干道和居民小区(离楼房最近10m)。本站主体结构为双柱三跨地下二层车站,地下二层为站台层、地下一层为站厅层,上覆土约2.8m。车站 全 长172m,宽 为19.2m,站 台 标 准 段 处 埋 深15.86m,南北端头井埋深分别为16.8m与17.8m,地下工程总建筑面积10696m2,车站设计采用明挖顺筑法施工。
2 工程水文地质条件
拟建场地主要属于淤积区,地貌类型为平原地貌。工程地质条件:在基坑开挖及支护范围内主要有杂填土层厚1.3~4m、粘土层厚0.1~1.9m、淤泥厚4.4~10.0m、粉质粘土厚层厚1.7~6.0m、淤泥质土厚2.1~14.3m、粘土层厚4.7~20.3m。工程水文条件:本场地未见地表水,上层滞水主要赋存于浅部地层杂填土及粉质粘土层中,为孔隙水,水量不大。地下水初见水位埋深在0.9~1.8m间,稳定水位埋深在1.1~2.3m间。场地未见透水性较强的承压含水层。
3 基坑支护结构设计

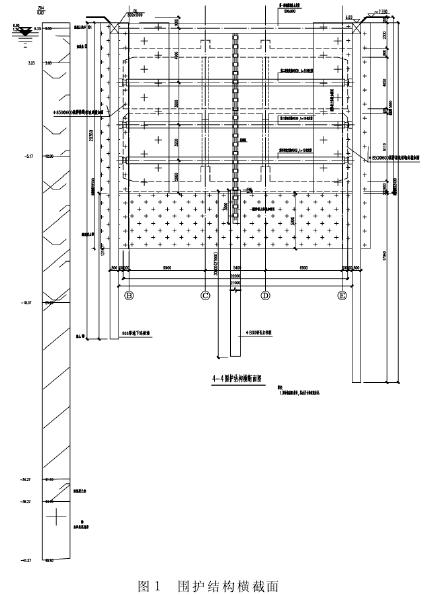

车站主体结构基坑安全等级为一级,施工时地面超载不大于20kPa考虑。围护结构采用地下连续墙加支撑结构,地下连续墙厚800mm,深32.4m,其中插入基坑底17m;地下连续墙两侧采用搅拌桩Φ850@600成槽加固,直至基坑底下5m;坑内土体加固采用搅拌桩Φ850@600×600抽条加固(加固宽3m间距3m),加固深度坑底以下5m。基坑第一道支撑采用钢筋混凝土支撑,其余3道均为Φ609(δ=16mm)钢管支撑,站台标准段处围护结构横截面详图1,南北端头井另加一道钢管撑。
4 地下连续墙支护结构主要施工技术

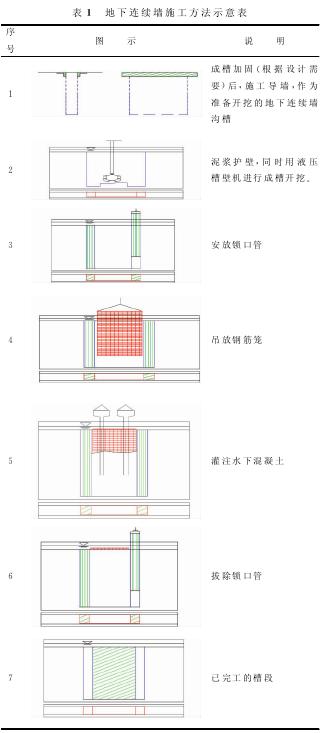

地下连续墙施工方法详表1:
4.1 成槽加固与坑内土体加固
因场地地质有深厚的淤泥或淤泥质土分布到基坑底下5m,此范围内为防止地下连续墙成槽塌孔和地面沉陷,采用水泥土搅拌桩对连续墙及导墙两侧的土体进行加固,来提高土体强度和抗渗性。同时为确保基坑土方开挖顺利进行,也需对坑内土体加固来提高土体强度,并在坑底下5m内形成水泥土“暗撑”作用。
成槽加固与坑内土体加固可同时进行。坑内土体加固水泥掺量参考值坑底以下20%,坑底以上10%,水灰比参考值1.5。加固后坑底以下土体28d无侧限抗压强度qu≥1.0MPa;坑底以上土体28d无侧限抗压强度qu≥0.4MPa。成槽加固土体28d无侧限抗压强度qu≥1.0MPa。
4.2 导墙制作

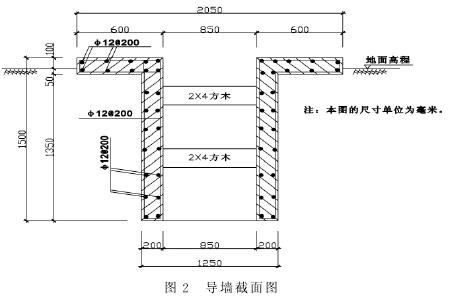

成槽土体加固一周之后进行连续墙导墙开挖。本项目地下连续墙厚800mm,其导墙采用“
”型钢筋混凝土结构见(图2),其作用是给地下连续墙平面及高程定位,成槽开挖时垂直导向、挡土、蓄浆、施工时承受钢筋笼、混凝土浇筑机架荷载、及成槽机、起重机等静动荷载。导墙的平面位置决定了地下连续墙的平面位置,因此强调导墙的施工放样必需准确无误,导墙施工放样以工程设计图中地下连续墙的理论中心线为导墙的中心线。导墙是成槽机破土入槽时保证抓斗垂直度的有力保障,所以必须严格控制导墙的施工质量,尤其是其内墙面的垂直度(偏差5‰以内)和平整度(偏差3mm以内)。
4.3 泥浆护壁

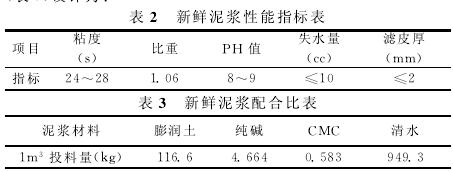

在地下连续墙挖槽过程中,泥浆起到护壁防止坍方、携渣、冷却机具、切土润滑的作用。因此护壁泥浆生产循环系统的质量控制,是保证成槽的安全与质量关键的一个环节,同时对保证混凝土的浇灌质量起着极其重要的作用。根据现场的土质情况确定泥浆配合比,本工程的泥浆性能指标(表2)及配合比(表3)设计为:
泥浆池采用集装式泥浆箱,有利于安全文明施工。泥浆循环采用3LM型泥浆泵输送,4PL型泥浆泵回收,并和D100软管组成泥浆循环管路。在地下连续墙施工过程中,要对循环泥浆进行分离净化(使泥浆比重小于1.15,含沙量小于4%为止)和再生处理(向净化泥浆中补充膨润土、纯碱和CMC等成分),并应同新鲜泥浆掺合在一起使用。经过多次重复使用后,劣化泥浆(粘度和比重已经超标却又难以分离净化使其降低粘度和比重的超标泥浆)先用泥浆箱暂时收存,再用罐车装运外弃。
4.4 槽段开挖

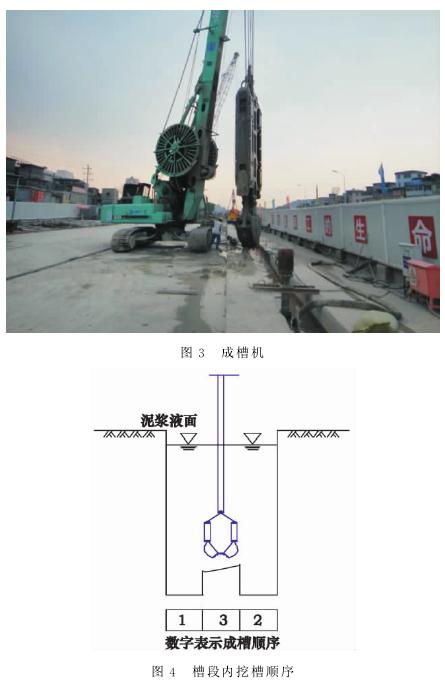

地下连续墙根据设计平面、地质条件、施工条件,分成槽段施工,本项目一个标准槽段长按6m施工。采用金泰SG-40液压抓斗成槽机开挖(图3、图4)。成槽精度控制是难点,要求成槽垂直度必须控制在3‰以内。因此抓斗入槽、出槽应慢速、稳定,抓斗下放时,应靠其自重缓速下放,挖槽作业中,要时刻关注成槽机的侧斜仪器的动向,及时纠正垂直偏差。在抓斗直接挖除槽底沉渣之后,用泥浆置换法清槽进一步清除抓斗未能挖除的细小土渣。单元槽段成槽完毕或暂停作业时,即令挖槽机离开作业槽段,清槽后4h内必须下完钢筋笼,之后8h内必须浇筑完地下连续墙混凝土。
4.5 安放锁口管与吊放钢筋笼

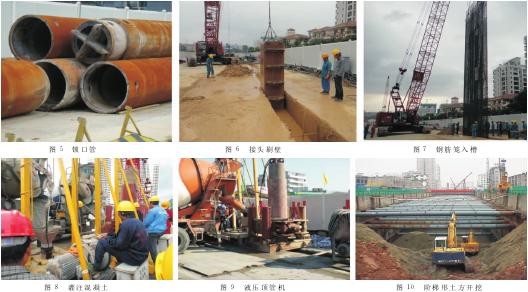

每幅地下连续墙之间接头采用锁口管(详图5),使用履带吊将锁口管分段起吊入槽,在槽口逐段拼接成设计长度后,下放到槽底并且插入土体少许。对另一端前段混凝土接头处用特制清扫工具,用吊车吊入上下刷壁2~3遍(图6),清除残留泥皮后,进行二次清槽。根据设计要求每一槽段为一幅钢筋笼,为保证钢筋笼的整体性与刚度,要求采用统长整体制作加工成型,纵向要预留2根导管插入通道(至少大于导管外径5㎝),钢筋笼底部作收口处理。该幅钢筋笼重量超过30t,高32m,因此吊装钢筋笼必须配备KH180履带式起重机作为主吊,50T汽车吊作为副吊,双机抬吊将钢筋笼水平吊起,然后升主吊、放副吊,将钢筋笼凌空吊直入槽,用吊梁穿入钢筋笼最终吊环内,搁置在导墙顶面上(图7)。
4.6 浇灌墙体混凝土
在混凝土浇筑前,应再测定一次槽底泥浆和沉淀物(沉淀物淤积厚度小于20㎝,槽底泥浆比重小于1.2),如不合要求应再清槽一次。清槽满足要求后,在导墙上架设混凝土浇筑机架,采用导管法水下灌注混凝土(图8)。混凝土配合比:按流态混凝土设计,C35防水防腐钢筋混凝土,抗渗等级P8,坍落度20±2cm。在浇筑过程中,商品混凝土应连续均匀直接下料到导管,混凝土面上升速度不低于2m/h,导管埋置深度控制在2~4m,因故中断浇筑时间不超过30min。并注意2根导管浇灌的同步进行,保持混凝土面呈水平状态上升,其高差不得大于500mm,以防夹层现象。导管不能作横向运动,以防沉渣和泥浆混入混凝土内。混凝土浇注面高出设计标高30~50cm作为浮浆层凿去。每幅墙的混凝土应按规范要求制作试块做混凝土的抗压与抗渗试验。
4.7 顶拔锁口管
正式开始顶拔锁口管的时间,应以开始浇灌混凝土时做的混凝土试块达到终凝状态所经历的时间为依据,如没做试块,开始顶拔锁口管应在开始浇灌混凝土7h以后,如商品混凝土掺加过缓凝型减水剂,开始顶拔锁口管时间还需延长。锁口管由液压顶管机顶拔,履带吊协同作业,分段拆卸(图9)。顶拔锁口管后完成一幅地下连续墙施工,周而复始完成所有地下连续墙的施工。
5 降水施工方案
根据地质勘探报告及结构施工图纸,本工程基坑降水采用坑内深井井点降水法,共均匀设置19口。基坑开挖前20d须进行坑内降水,以提高土体的抗剪强度,降水深度为坑底下0.5m。待主体结构完成并达到设计强度后方可拆除降水设施。基坑开挖后,应及时设置坑内排水沟和集水井,防止坑底集水。坑顶外也应设置截水沟防止地表水再回流渗入坑内。
6 基坑土方开挖与支撑施工
6.1 第一道钢筋混凝土内撑土方开挖
采用机械化作业,挖掘机配合自卸车运输,大面积开挖至冠梁底标高,并制作钢筋混凝土冠梁。
6.2 深基坑土方开挖
深基坑土方开挖必须在降水、土体加固、立柱桩和地下连续墙(包括墙顶冠梁)达到设计要求强度后方可进行。开挖采用:“竖向分层、水平分段、对称、平衡、快速开挖、快速支撑、严禁超挖”的原则,充分利用“时空效应”减小变形量。既垂直方向开挖分为4层(小于3m),各开挖层每次均在水平方向按照6m宽度呈阶梯形向后退挖(图10);每天开挖有支撑的一层土时连续作业,一次挖完,达到安装支撑(一次2根)的条件,将挖土与支撑安装的时间总和控制在20h内。在横向方向上,将每条土再划分小块,一般地段划分5块,每块长度3~5m。开挖时先开挖中间1块,然后对称开挖二侧相邻1块,最后开挖二侧紧挨地下连续墙部分,使地下连续墙暴露时间最短,减少支护结构变形。由于基坑内支撑较密,施工间隙小,挖土时安排专人负责指挥,避免挖铲碰撞支撑、立柱、排水设施、围护墙等工程设施或伤人。挖最后一层土时,底部预留300mm土方改用人工清底,防止基底土被扰动。坑底的深坑和高差部位宜在底板浇筑后开挖。弃土堆放应远离基坑顶边线以外。
6.3 钢支撑施工
钢支撑安装与土方施工紧密结合,遵循“先支撑,后开挖”原则,是指在开挖每一层的每小段土方过程中,当开挖出一道支撑的位置时,立即按设计要求先安装2根支撑并发挥作用,再开挖后续区段的土方。

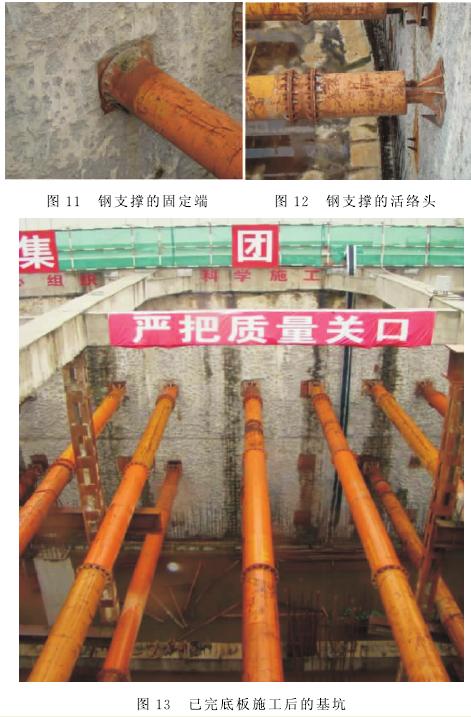

第2至第4道水平支撑都采用Φ609mm钢管撑,钢管壁厚16mm,每节长6m,管节间用法兰螺栓连接,同时配备部分长度不同的短钢管,以适应基坑断面的变化。钢支撑一端采用固定段(图11),另一端采用活络头(图12)可自由伸缩,配置时每根总长度(活络头缩进时)比围护结构净距小100~250mm。钢支撑安装前在地面根据基坑宽度进行配管组装,安装时采用双点起吊,人工辅助慢慢就位,固定端直接顶到地下连续墙上预埋件上,活络端搭在支撑件上。在不松钩的情况下迅速安装千斤顶。钢支撑安装的质量标准如下:①支撑两端的标高差:不大于50mm及支撑长度的1/600;②支撑挠曲度:不大于支撑长度的1/1000;③支撑水平轴线偏差:不大于100mm;④支撑中心标高及同层支撑顶面的标高差:±30mm。支撑安装时应认真进行调整,确保其端面与围护墙面平行,仔细检查各节点的连接状况,经确认符合要求后再施加预压力。预应力分级进行施加,第一道预加计算轴力50%,第二道预加计算轴力70%,第三道支撑设置后需对所有支撑从下往上复加预压力至设计值。施加预应力的同时检查支撑连接、变形情况,一级应力施加后经检查无任何异常情况后再施加下级预应力。经施加预应力后,钢支撑紧顶围护墙,在活络头处打入钢锲块固定好,卸下千斤顶。
7 基坑工程监测
本基坑保护等级一级,为实现围护结构的信息化施工,其主要监测项目有:(1)基坑内、外观察;(2)基坑周围地表沉降;(3)墙体垂直和水平位移;(4)地下水位;(5)墙体变形;(6)支撑轴力;(7)土层孔隙水压力;(8)重要建筑物沉降和倾斜度;(9)周围地下管线垂直和水平位移;(10)基坑回弹;(11)临时立柱桩沉降。当监测值达到以下情况应立即报警:围护墙顶最大水平位移≤0.2%H(H为基坑开挖深度)且≤30㎜;围护墙顶最大垂直位移≤0.1%H、且≤20㎜;控制周边地区地面最大沉降≤0.15%H、且≤30㎜;围护墙体变形最大水平位移≤50㎜;支撑轴力最大控制在80%的设计允许最大值内。监测结果:
⑴基坑各测点的最大水平位移为12㎜ ,基坑各测点的最大沉降为10.9㎜ 都在安全范围内;
⑵地下连续墙变形最大水平位移为28.46㎜ ,无裂缝与渗漏;支撑轴力最大为1252kN,为设计荷载的63.6%,地下连续墙与钢筋混凝土支撑及钢支撑形成整体受力体系,安全可靠;
⑶监测过程中,基坑无涌土、流沙、管涌、积水;
⑷周围城市道路无裂缝、地下管线无破损泄漏,未对周边建筑产生裂缝。仅在西北端施工便道处产生裂缝宽3.2㎜但在安全范围内。
8 工程效果与总结
目前白湖亭车站主体基坑施工结束(图13),地下中板已完成施工。在基坑开挖过程中,地下连续墙围护结构未出现渗透水状况,土方开挖完全在无水情况下进行,克服了开挖深度特别深,开挖面积狭长,施工环境复杂等不利因素,未发生支护结构安全事故,基坑周边土体位移和沉降均符合规范要求,确保了周围道路、地下管线、建筑物的安全。特别是地下底板完成施工后因故暂停施工达 几个月,但整个基坑变形几无变化,经受了时间的考验。总之:地下连续墙围护结构刚度大、防渗性能好、质量与安全可靠度高、施工速度快(也是经济效益)、振动小,噪声低、泥浆量大大少于冲孔桩有利于现场文明施工,但本身造价高于常规桩型围护;综合经济技术比较后,特别适合在软土地基超深基坑工程(房建工程为3层地下室及以上)中应用。
参考文献
[1]上海市隧道工程轨道交通设计研究院.福州市轨道交通1号线工程(一期)施工图设计(白湖亭站)[Z].2009.
[2]GB 50299–1999.地下铁道工程施工及验收规范(2003修订版)[S].[3]JGJ 120-1999.建筑基坑支护技术规程[S].
