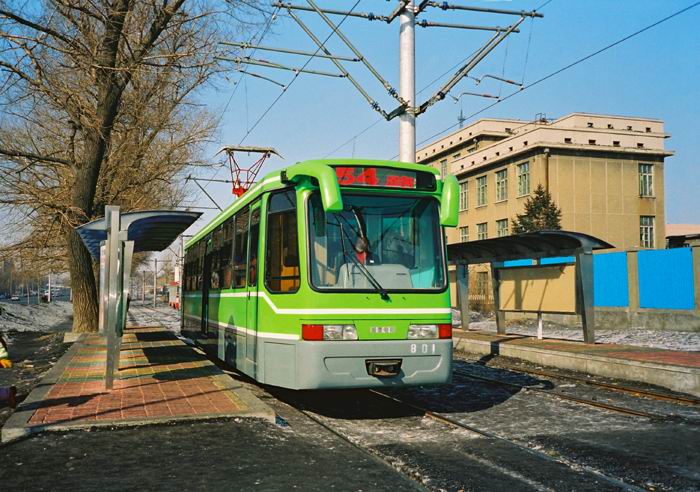

四轴有轨电车

产品规格：YK4-600型
生产产地：湖南省湘潭市
发布时间： 2003-12-22

简要说明
    用于城市内运送乘客。该车为四轴全动车，两端司机室、双侧开门、低站台用有轨车。主电路用二相不重IGBT直流斩波调压线路，设有短路、过电流、过电压及雷击等保护功能。控制系统选用16位单片机，配有彩色液晶显示器，可实现远距离参数显示和故障自诊断。

详细信息
　　YK4-600四轴有轨电车由两台单电机转向架，一节车体组成，整车通过回转体支承在转向架上。车体采用整体承载式薄壁箱形结构，底架采用有中梁结构形式、司机室控制台采用钢结构骨架，外覆玻璃钢台面，客室内饰材料为浅灰色亚光宝丽板，地板采用竹胶板，上覆橡塑地板革。
　　转向架采用单电机空心轴传动结构。一系悬挂为“V”型金属橡胶弹簧，二系悬挂采用螺旋弹簧和橡胶弹簧组合。车轮选用弹性车轮。
　　电气系统选用二相不重IGBT直流斩波调压线路，电制动为电阴能耗制动。主电路由二台牵引电动机和斩波器组成二套独立的电传动系统，辅助电源是采用600V/24V、DC/DC直变器、蓄电池容量为24V、120Ah、车辆运行时，直变器可以对蓄电池浮充电。
　　整车有三种制动方式：电气制动、空气制动和停放制动。电气制动采用斩波调阻，主要用于车辆高中速减速。常用制动采用气动的盘式制动器用于低速停车和紧急制动。停放制动为弹簧储能制动。

　　主要技术参数：
车长：14600mm
　车宽：2500mm
　车高：3100mm
车内净空高：2150mm
　座席：32人
　定员：130人
额定电压：DC600V
　电网电压变化范围：DC400-DC720V　
　　　额定功率：2×90KW
额定电流：220A
　最高运行速度：50kw/h
　自重：22t
