地铁运营资产的全寿命周期管理

发布日期:2019-04-24 17:37:16

番建杰, 董鑫汇, 王凯华, 李俊明, 陈耿森
( 北京京港地铁有限公司, 北京 100068)


摘    要: 分析京港地铁运营资产全寿命周期管理体系,该体系以资产全寿命周期为主线,引人阶段重视需求 管理,维修替换阶段采用三级预防机制,全流程信息和风险管理,实现成本、表现及风险的最佳平衡。 需求 管理即是重视资产引人阶段的管控,使其在满足功能需求的同时将运营需求灌输到资产设计环节,使接收 到的资产最大限度满足运营需求,而无需再耗费资源进行变更;预防机制体现“ 前瞻性” 管理理念,通过历史 数据的分析和资产现状的评估,采取措施提前应对资产未来的变化,保证有效达成预期目标,从而实现可持 续发展。
关键词: 地铁运营; 资产管理; 资产引人; 资产替换; 全寿命周期
中图分类号: F530.7    文献标志码: A    文章编号: 1672- 6073(2017)01-0119-06


LifeCyeIeManagementofMetro OperationAssets
PANJianjie, DONG Xinhui, WANG Kaihua, LIJunming, CHENGengsen

( Ue J ngMTRCo., Ltd., Ue J ng100068)

Abstraet: Thispaperanalyzesthelifecycleofassetsmanagementsystem in BeiJing MTRMetro.In thissystem, assetlifecy- cleistaken asthekey, and thephase attached demand managementisalso introduced.During thestageofmaintenanceand re- placement, athree levelprevention  mechanism isadopted.Fullprocessinformation  and  risk  managementisemployed  to  a- chievethebestbalanceamong  cost, performanceand  risk.Demand  managementemphasizesthecontrolofassetintroduction stage.Meeting thefunctionalneedsisthebasicrequirement.Atthesametime, theoperationalrequirementsshould beinstilled in  theprocessofassetsdesigning.In thisway, thereceived assetscan befully used to meetoperationalneedswithoutexpending resourcesformodification.Theprevention mechanismreflectstheconceptof”looking forward”.Through theanalysisofhistor- icaldata, and assessmentofthestatusquo oftheassets, measuresshould betaken to dealwith  thefuturechangesofassetsin advance.Thereby, thecompany can achievetheexpected goaland sustainabledevelopmentin thefuture.
Keywords: metro operation; assetsmanagement; assetintroduction; assetreplacement; lifecycle

       地铁运营资产种类繁多,系统复杂,建设运营成本 高。 每千米造价近 10 亿元人民币的地铁运营资产,如 何在运营维护期,保证其安全服务达标的同时,提升运 营资产的服务及商业价值,优化运营成本,实现可持续 发展,是所有运营单位面临的重大挑战。 而地铁运营 资产管理本身是一项复杂的工作,是一门集成多种理 论、技术和经验,统筹技术、经济、管理的系统性综合学 科,是一门平衡成本、表现及风险的艺术。 在这样的背 景下,第一部资产管理国际标准 Iso55000 于 2014 年 1 月正式发布,它 是 以 英 国 PAs 55  为 基 础 制 定 的,是资产管理的最佳实践指导[1] 。
       京港地铁借鉴香港地铁成熟的管理经验[2] ,并以 国际先进的管理理论[3 4] 为基础,结合企业自身发展 战略,创新性地开发了一套既能为顾客提供优质运营 服务又能有效保证资产寿命,提高资产使用效率和成 本经营效益的地铁运营资产全寿命周期管理体系。 笔 者以京港地铁资产全寿命周期管理为例,分析地铁运 营资产全寿命管理的思路及实践,以其为轨道交通运 营企业提供借鉴。



1    资产全寿命周期管理核心
       地铁运营资产的全寿命周期主要包括引人( 规划、设计、采购、建设)、使用维护和替换阶段。
       传统的资产管理方式通常集中在资产使用和维修环节的现状管理,不能很好地将运营需求灌输在资产 规划和设计环节,导致线路开通后,部分设备设施因不 满足需求而进行改造,造成资源浪费。  对资产管理常 处于“ 事后” 管理的现状,没有通过一些科学的方法对 资产的状态进行深入研究和分析,将潜在的风险识别 出来进行控制,将可能出现的隐患灭杀在萌芽阶段;没 有充分利用信息时代的便利;没有“ 品尝到” 大数据给 运营企业带来的“ 美昧”;并对资产的更新换代研究不 够,不能做到利用合适的时机做合适的更新换代工作, 无法达到成本低、表现好、风险可接受的最佳组合。

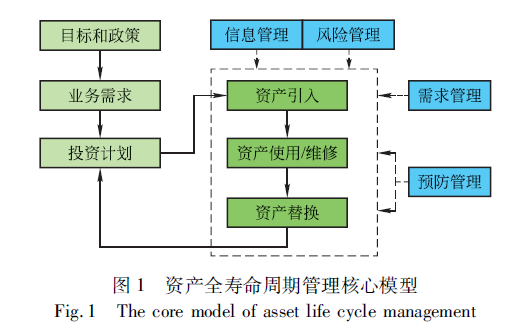

       京港地铁将资产的全寿命周期作为一个系统工程 进行全方位的整体管理, 建立了核心模型, 如图 1  所 示。  在引入阶段,将五大需求融入资产形成初期,即从 资产诞生的最前端就深入参与,将运营服务需求体现 在资产规划设计中;维修及替换阶段采用三级预防机 制,即在运营过程中通过对资产状态表现的监控、 分 析,预测未来的变化趋势,保证资产能够按照预期进行 发展,使资产可以灵活适应业务和公众需求的变化;重 视安全,进行全流程的风险管理;全过程信息电子化, 即充分利用大数据决策的优势。



2   需求管理
       京港地铁非常重视资产引入环节的管理,投入大 量的人力和物力,并专设了部门投入人员进行资产形 成前期的研究和对接,在考虑全寿命周期成本的条件 下,将资产形成前的各种风险尽量降到最低。  采用方 法主要是结合既有经验教训,避免以前运营中曾经出 现的各种隐患在新资产中再次出现;对于应用新技术 的资产,采用系统保证的方法进行分析,将可能的风险 通过设计进行规避;功能方面的需求主要结合前端顾 客的反应和业内一些好的应用案例,将这些功能需求 在资产形成阶段进行体现;另外,在设计阶段将京港地 铁的管理特色融入在前期策划中,避免为适应管理需要,在资产接收后进行资产改造,加大成本投入并影响
服务水平。


2.1  满足安全需求
      基于既有线运营期发生的或可能发生的各类安全 危害进行识别和登记,在新线规划和设计阶段,运用已 登记的危害对资产设计进行辨识,并采取相应措施对 其进行有效控制;对施工过程进行跟踪监控,避免由于 施工工艺和质量问题导致资产在运营中出现安全隐 患;对于安全关键系统,特别涉及新技术或新工艺的, 采用系统保证的方法对系统设计进行分析,将可能的 风险通过设计进行规避。
       例如,为了保证当列车和安全门之间空隙夹人时, 能够通过司机的观测及时发现, 一般在车尾处增 加 LED灯柱,但北京地铁 14 号线的东风北桥下行站台为 曲线设计,车尾处加装灯柱已不能满足需求。  在资产 引入阶段,将这一危害进行辨识,并提出通过增加激光 探测等措施保证安全需求的合理建议。
       目前,行业普遍采用的车门障碍物检测可识别尺 寸为 30 mm×60 mm的物体,在此检测尺寸下若车门在 关闭过程中,遇到乘客子指、书包或儿童子臂等障碍物 时仍然继续动作,直到车门关闭。  此时可能造成乘客 受伤,或财产损失。
       而京港地铁在前期建设时就提出车门障碍物检测 能力可识别直径 10  mm的物体,如此可降低乘客在车 门关闭时被夹伤或物品损坏的可能。


2.2  满足功能需求
       为更好地把控相关工程技术和服务功能需求,京 港地铁成立工程技术服务部门,基于对工程技术和资 产全寿命周期成本的研究,在新线设计阶段,根据相关 法规、标准及地铁服务功能及指标的要求,结合既有线 运营管理经验及经验教训,对各系统提出功能 I服务需 求并形成记录文件,同时在新线项目全过程中不断跟 踪回顾其实现效果。
       例如,在新线建设期,京港地铁提出地面站 AFC设备内应设有加热模块,以确保设备在北京寒冷天气下 正常工作;地下站设备应采取措施确保设备在北京寒 冷天气下正常工作,并预留加热模块的安装位置和接 线位置。


2.3  满足维修需求
       在资产的设计阶段,投入更多的人力,结合既有经 验并通过系统分析,研究资产投入运营后是否具有可 维修性、故障恢复能力是否满足运营需求及发生故障时的报警信息是否及时准确等,及时提出不满足维修 需求项,并尽可能在设计阶段对资产设计进行变更,以 满足运营后的维修需求。
       例如,在北京地铁 14 号线的设计中,京港地铁建 议在高架桥增加支座检修平台的设计,通过检修平台, 维修人员可以从桥面直接对桥梁支座进行检修。
       行业常见设计是在全线固定的几个地方配置信号 设备维护工作站( 非设备室),在进行轨旁设备故障处 理时,需特意安排人员常驻此处进行分析和定位故障 点,并与现场人员保持联络、实时沟通,这样会造成人 员分散和浪费,而京港地铁的要求是在全线所有设备 集中站设备室配置维护工作站。  在进行轨旁设备故障 处理时,信号维修人员能够通过设备室维护工作站及 时获取报警信息、设备状态信息及运营组织信息,极大 地方便了现场故障分析、定位和处理,提高了故障处理 的效率,减小了设备故障对运营的影响。
       目前,京港地铁参与项目前期设计的 4 号线和正 在建设中的 16 号线均在信号设备集中站设备室配置 了维护工作站。



2.4  满足管理需求

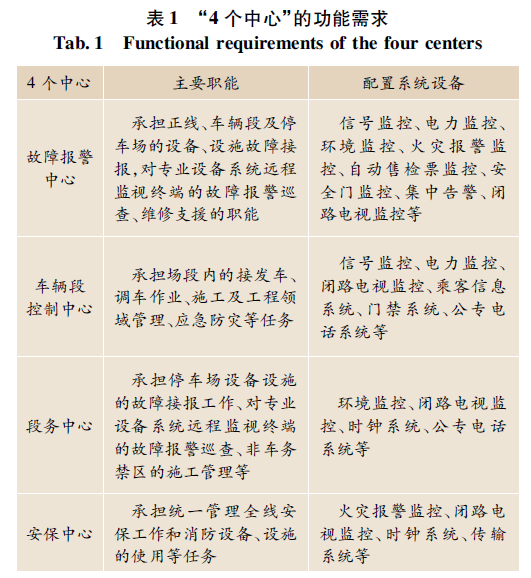

       除了建立传统的线路运行控制中心外,京港地铁 结合自身运营、维修管理特点,在新线设计阶段提出了 建立“4 个中心” 的要求,即故障报警中心、车辆段控制 中心、段务中心及安保中心,并根据其业务属性提出相 应的系统功能需求,如表 1 所示。

2.5  满足质量需求

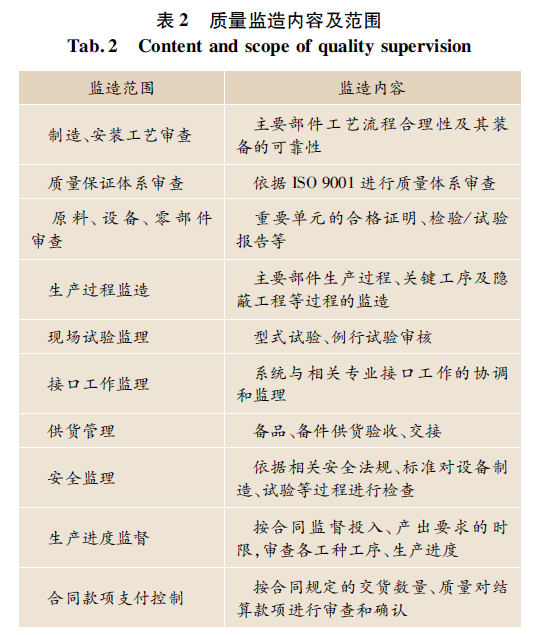

       组建有经验的监造团队,常驻生产现场,对地铁车 辆及轨道工程车等重要设备的质量、交货进度和款项 支付进行全过程监造工作,及时发现设计中考虑不周 或生产过程中出现的缺陷,协调供应商进行整改,最大 限度地满足质量要求,如表 2 所示。


3       预防管理
3.1  一级预防

       一级预防是无病防病。  根据设备厂家建议、法律 法规要求、故障或资产失效等相关风险,评估结果、资 产预期寿命及历史数据和既往经验,制定合理的预防 性维修周期和内容[5] ,在资产故障发生前, 采取一定 的维修措施使资产始终保持良好的工作状态,保证运 营安全。  但对一些无法预测发生时点或发生前不具备 明显征兆,且不会影响运营安全或服务而能够快速解 决的故障,采用事后维修的方式[6] 进行处理, 以免不 必要的资源投入。
       京港地铁依据“ 预防为主,预防与整治相结合” 的 原则,采取预防性维修和修复性维修相结合的维修方 式,并不断优化维修成本、风险及表现之间的关系。


3.2  二级预防
       二级预防是早期发现早期治疗。  通过历史维修数据,并结合专项检查、测试、试验等方式,京港地铁采用每 3 年开展 1 次资产的状态评估工作,包括资产表现( 故障率、可靠性等),物理表现( 变形、老化、磨损、 腐 蚀等)、运行环境( 客流、温度、湿度、震动、粉尘、电磁环 境等)、性能参数( 绝缘值、转速等)、备品备件的合规 性,及早发现资产不满足未来运营需求的隐患,及时采 取相应改进措施,包括调整维修策略,实施升级改造或 优化资源配置等,以免在资产出现不满足运营需求时, 影响运营安全和服务表现, 并耗费更多的资源进行 补救。


3.3  三级预防
       三级预防是治病防残、 延长生命。 资产寿命[7 8] 包括设计寿命、实际使用寿命和目标寿命。 设计寿命 是指产品设计时预计不失去使用功能的有效使用时 间,一般为 1 个时间范围。 实际使用寿命是产品从投 人使用到最后退役的实际有效使用时间,是 1 个时间 点。 目标寿命为根据设计寿命结合实际条件,为满足 企业经营需要,设定的资产预期要达到的寿命。
       对影响资产寿命因素进行研究分析,制定出影响 资产寿命的主要设备、核心部件和关键因素的文件,定 期评估资产寿命状况所处的阶段, 共分为 3  个阶段。 对于实际寿命状况处于目标寿命范围内的,不采取额 外措施;对于实际寿命状况低于目标寿命范围的,需要 结合历史数据分析,综合研究后制定相应措施,改善资 产状况,提高寿命表现,尽量达到预期目标寿命;对于 实际寿命状况高于目标寿命范围的,无需 采 取 寿 命 保证的措 施, 但 可 进 行 综 合 评 定, 决 定 是 否 调 整 目 标寿命。
       寿命保障措施实施的前提是保证运营安全和满足 运营表现指标要求,同时要进行成本核算,看是否符合 经济性原则。
目前,京港地铁已经对各系统设备制定出预期目 标寿命,并通过评估资产所处的寿命阶段,证明其基本 在正常寿命范围,无需采取特殊措施。


4   风险管理
       有效控制资产全寿命周期各阶段的风险是开展地 铁运营资产管理的先决条件。 基于风险的资产管理并 不意味着承担更多的风险,而是辨识出风险,进行有效 控制,保证资产管理模式始终是灵活、有前瞻性的,足 以适应变化的需求[8] 。



4.1  业务流程
       京港地铁坚持风险为本的原则,根据国际标准化 组织 的 《 风 险 管 理 原 则 与 实 施 指 南 》 ( Iso 31000: 2009),建立了一套对运营安全、资本工程、运营环境、 备品备件和业务协作等方面的风险管理机制。

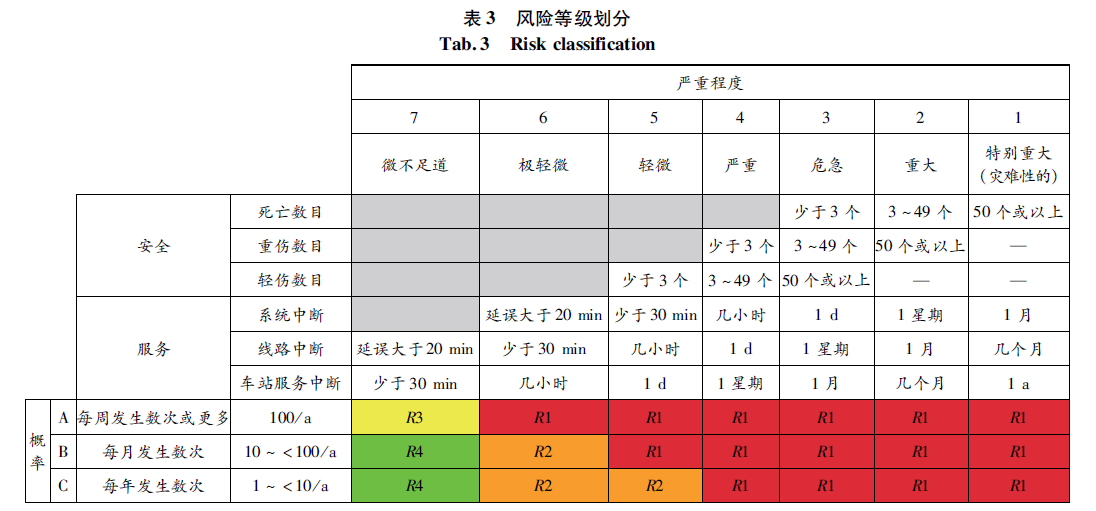

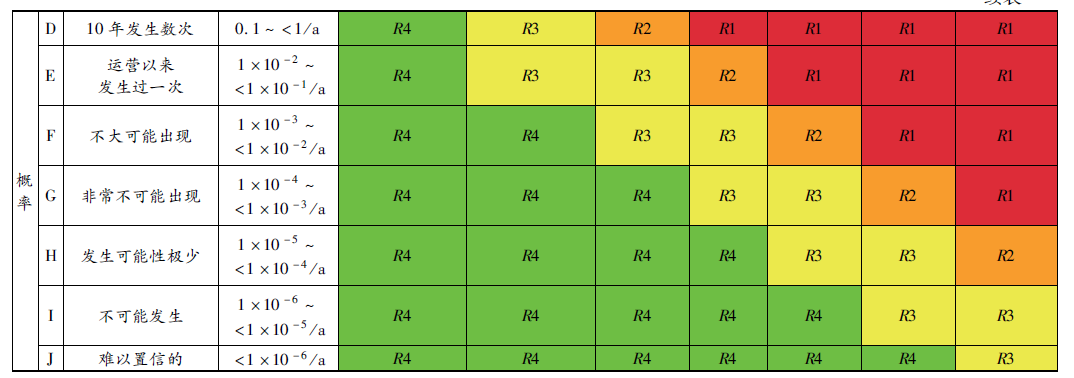

       主要业务流程为: ①  辨识危害及评估其风险等 级;②  登记危害资料及建议改善措施;③  验证危害资 料及其 改 善 措 施; ④  批 准 危 害 资 料 及 其 改 善 措 施;⑤  执行和监控危害改善措施;⑥  更新危害资料和检讨 风险概况。 其中风险等级按照对已识别的危害,根据 预期概率和后果的严重程度, 划分为 4  个 风 险 等 级( R1 ~R4) ,如表 3 所示。

4.2  管理准则

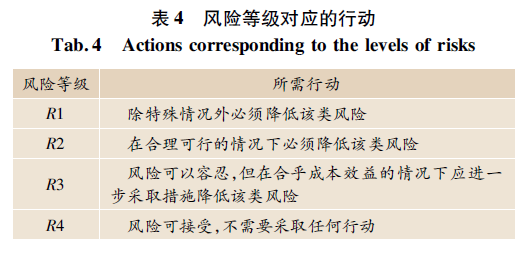

       风险准则是组织用于评价风险重要程度的标准。 因此,风险准则需体现组织的风险承受度,应反映组织 的价值观、目标和资源[9] 。  京港地铁采用 ALARP( as 1ow asreasonab1ypract cab1e, 低 至 合 理 可 行 ) 的 准 则[10 11] 。  以承诺持续符合法律法规要求,致力维持具 有安全意识的环境,将资产全寿命周期各个环节的风 险控制在低至合理的水平, 从而保证地铁运营安全。 对不同级别风险的所需行动如表 4 所示。

4.3  实践案例

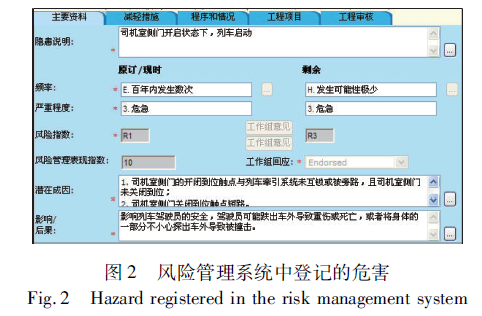

       在运营过程中,通过危害辨识,发现“ 司机室侧门 开启状态下,列车启动” 这一危害,通过评估,其风险等 级为 R1,并在风险管理系统中进行登记,如图 2 所示。

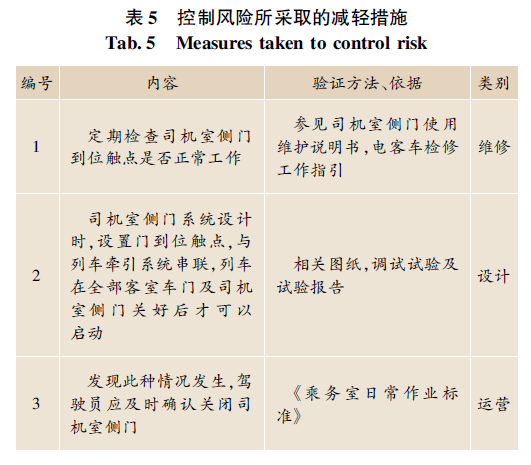

       通过研究讨论,从系统设计、设备维护及运营操作等方 面采取必要减轻措施来控制此风险( 见表 5)。

5   信息管理
       实现标准化且高效的资产全寿命周期管理,需要 对资产全寿命周期各个环节的信息进行有效管控,并 记录资产管理各阶段相关活动的表现。  源于此目的, 京港地铁结合自身运营管理需求,基于对信息系统的 开发及应用,建立了针对风险、项目、运营、维修、物资、 人员、财务及图纸信息的电子化管理系统。


5.1  资产管理信息系统

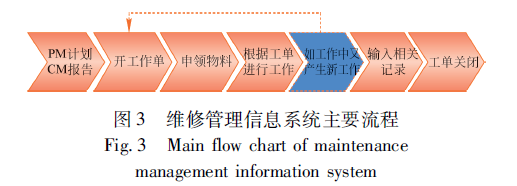

       为提高资产维修管理的有序性及管理效率,针对 京港地铁管理需求,结合港铁运营管理理念,开发了一 套专门用于轨道交通行业资产维修管理信息软件系 统,用于实现对运营资产登记、维修计划编排、工作单 派发、维修使用资源记录、维修预算编制及集各类数据 统计分析于一体的全过程的科学化信息管理系统,管理流程如图 3 所示。

5.2  资产设计变动管理系统
       为管理既有运营资产在设计上的变动,建立了工 程文件管理系统。  通过该系统可实现线上的“ 准备、设 计审查、复审、独立安全审查、安全检查、认可、授权和 批准” 八大环节,大大节省了一个文件的审批时间,提 高了工作效率,特别是对于地铁线路人员办公分散的 情况,通过该系统可对同一个管控节点,实现多人同时 操作并同时看到不同人员的意见回复。
       更重要的是,若干年以后再去查看某一资产的当 前设计文件时,只需要把竣工文件和所有变动的文件 放在一起,呈现出的就是当前资产的设计情况了,采取 这种形式,不但能够记录资产的变动信息,还能够动态 反应资产的当前状态,而且从成本角度考虑,节省了每 一次变动需要重新准备全套资产设计文件的费用。


6    结吾
       北京京港地铁有限公司成立 10 年来,以国际通用 管理标准为准绳,结合特许经营模式特点,积极探索适 合自身的发展道路,从最初对港铁管理模式的参考学 习,到结合北京市地铁运营环境的实践及总结,初步形 成了具有京港特色的资产管理理念,并取得了经济效 益、社会效益的双丰收。  如,北京地铁 4 号线,通过运 营资产全寿命周期管理,实现前期的投资比传统形式节 约资金约 16 亿元;初期运营成本比传统形式节约 3 ~ 4 元 I车公里,并在轨道交通企业行业绩效评估中,各项 指标评比均名列前茅。

收稿日期: 2016 03 22 修回日期: 2016 12 12
第一作者: 潘建杰 女 硕士 研究方向为城市轨道交通运营资产管 里 panjianjie@sina.com
